Мобильная Лаборатория для АБЗ 10 м по ПНСТ 110 и 112 (ГИРАТОР и АУМ)



Мобильная Лаборатория для АБЗ 10 м по ПНСТ 110 и 112 (ГИРАТОР и АУМ)

Представленная Комплектация Лаборатории для АБЗ обеспечивает:

1. Определение зернового состава заполнителей по ПНСТ 75-2015.
2. Определение истираемости по показателю микро-Деваль по ГОСТ 33024-2014.
3. Определение эквивалента песка по ГОСТ 33052-2014.
4. Определение объема пустот по ПНСТ 73-2015.
5. Испытания и контроль качества битума:
     - определение глубины проникания иглы (пенетрации) по ГОСТ 11501-78;
     - определение сопротивления битума старению методом RTFOT по ГОСТ 33140-2014;
     - определение температуры размягчения нефтебитумов по методу «Кольцо и Шар» ГОСТ 33142-2014;
     - определение растяжимости битумов по ГОСТ 33138-2014.
6. Испытания и контроль качества асфальтобетонной смеси:
     - приготовление асфальтобетонной смеси;
     - определение содержания битумного вяжущего методом выжигания по ПСНТ 93-2016;
     - определение максимальной плотности асфальтобетонной смеси (тест Райса) по ПНСТ 92-2016.
7. Изготовление асфальтобетонных образцов:
     - подготовка цилиндрических образцов из горячей а/б смеси на Гираторном Уплотнителе (компактор) по ПНСТ 112-2016;
     - подготовка цилиндрических образцов из горячей а/б смеси на установке Маршала по ПНСТ 110-2016.
8. Проведение испытаний асфальтобетонных образцов:
     - определение сопротивлению пластическому течению цилиндрических образцов по ПНСТ 109-2016;
     - определение водостойкости и адгезионных свойств по ПНСТ 113-2016;
     - определения прочности при растяжении при изгибе по ПНСТ 179-2016;
     - определения предельной относительной деформации растяжения по ПНСТ 179-2016;
     - определения характеристик сдвигоустойчивости (по схеме Маршалла).



Лаборатория состоит из:

1. Контейнера – здания усиленного.
2. Комплекта приборов, оборудования и лабораторной мебели.



Описание и технические характеристики Контейнера-здания усиленного.

         Контейнер-здание усиленное (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
        Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
         Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.



Основные технические характеристики:

1. Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2. Снеговая нагрузка - 100 кгс/м2; ветровая нагрузка - 48 кгс/м2 .
3. Габаритные размеры: длина – 10000 мм, ширина 2400 мм, высота – 2500 мм.
4. Внутренние размеры: длина – 9700 мм, ширина 2100 мм, высота – 2250 мм.
5. Степень огнестойкости – V
6. Масса – около 6500 кг.



Устройство и комплектация:

1. Конструкция стен и потолка многослойная:
     - наружная обшивка - профнастил С8 цвет белый RAL 9002;
     - внутренняя обшивка стен здания выполнена из МДФ;
     - утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2. Конструкция пола многослойная:
     - дно - металлический оцинкованный лист толщина 0,8 мм;
     - гидроизоляция из полиэтилена толщиной 100 мкм;
     - обрешетка из бруса 50х150 мм;
     - утеплитель ROCKWOOL - 100 мм;
     - чистовой пол - половая доска толщиной 30 мм, рифленый алюминиевый лист.
3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
5. Кондиционер оконный – 2 шт.
6. Огнетушитель ОУ-2 – 1 шт.
7. Обогреватель мобильный – 2 шт.
8. Тепловая завеса – 1 шт.
9. Входная дверь – металлическая утепленная.
10. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
11. Паспорт и инструкция по эксплуатации контейнера-здания.



Комплект приборов, оборудования и лабораторной мебели
комплексной лаборатории для АБЗ.


Номенклатура

Количество  Ед.
1 Автоматический уплотнитель Маршалла АУМ-У (для форм d=101,6 мм; d=152,4) 1  шт.
2 Аппарат для определение пустот Ригдена , уплотнение минерального порошка ПНСТ 122-2016 1  шт.
3 Вакуумная установка ВУ-976А для а/б образцов (нерж) 1  шт.
4 Вакуумный пикнометр ВП-5 (с виброприводом и вакуумным насосом) ПНСТ 92-2016 1  шт.
5 Ведро оцинкованное 9 л 2  шт.
6 Весы платформенные с 1 датчиком ТВ-S-200.2-А1 (200кг/50г) 1  шт.
7 Водонагреватель Electrolux EWH 15 Rival O 1  шт.
8 Встряхиватель цилиндра (тест песчанный эквивалент) S160-01N MATEST (ГОСТ 33052-2014) 1  шт.
9 Выпрессовочное устройство ВУ-АБ-У (для извлечения а/б образцов ГОСТ 12801, ПНСТ 110-2016) 1  шт.
10 Вытяжка бытовая (нерж). 1  шт.
11 Гигрометр психрометрический ВИТ-2 (15°...40°) 2  шт.
12  Гираторный компактор PAVELAB GYROCOMP 78-PV2522 (ПНСТ 112) 1  шт.
13 Дуктилометр Линтел ДБ-20-100 (100 см) автоматический со встроенным термокриостатом 1  шт.
14 Испытательная установка МД-2 (определение истираемости щебня по показ. микро-Деваль) ГОСТ 33024-2014 1  шт.
15 Колба Ле-Шателье-Кандло (с калибровкой) 1  шт.
16 Колба мерная 1-100-2 (100 мл) 2  шт.
17 Колба мерная 1-1000-2 (1000 мл) 1  шт.
18 Колба мерная 1-250-2 (250 мл) 2  шт.
19 Комплект сит (16 шт.) d=300 мм для щебня (ГОСТ 33029-2014) квадратная ячейка (ПКв) нерж. 1  шт.
20 Комплект сит для минпорошка ПНСТ 75-2015 с квадратной ячейкой ПКв, d=200 мм, нерж. 1  шт.
21 Комплект сит для песка ГОСТ 32727-2014 с квадратной ячейкой (8 сит) ПКв d=300, нерж. 1  шт.
22 Комплект сит ЛО-251/1 для а/бетона (оцинков.) d=200 мм 1  шт.
23 Контейнер-здание (усиленное 2400х10000х2500 мм) с кондиционером 1  шт.
24 Корзина (перфорированная оцинк. сталь) с ячейкой 3,0 мм ПНСТ 78-2015 1  шт.
25 Корзина (тканая нерж. сталь) с ячейкой 6,3±2,0 мм ПНСТ 126-2016 1  шт.
26 Корзина для выжигания асфальтобетонных образцов с лотком и захватом ПНСТ 93-2016 1  шт.
27 Линейка метал. 30 см 2  шт.
28 Линейка метал. 50 см 2  шт.
29 Лист неабсорбирующей бумаги (к-т 100 шт.) d=101 мм ПНСТ 110-2016 1  шт.
30 Металлическая штыковка диамертр 10 мм (ПНСТ 110) 1  шт.
31 Металлический стержень ø (15,0±2,0) мм, длина - 300 мм ПНСТ 179-2016 1  шт.
32 Мешалка лабораторная МЛ-30 (30л) для приготовления асфальтобетонов 1  шт.
33 Набор ножей из четырех штук 1  шт.
34 Пенетрометр Линтел ПН-20Б (автоматический) для нефтепродуктов (битумов) 1  шт.
35 Печь старения битума в тонкой пленке B066N-KIT (метод RTFOT) MATEST 1  шт.
36 Пресс для асфальтобетона ПМ-1А-70АБ 1  шт.
37 Прибор Линтел КИШ-20М4 автоматический 1  шт.
38 Противень лабораторный (242х330х50 мм) 5  шт.
39 Противень лабораторный (330х440х40 мм) 5  шт.
40 Секундомер механический простой СОП (типа СОПпр-2а-3-000) 1  шт.
41 Совок металлический для песка 1  шт.
42 Совок металлический для щебня 1  шт.
43 Сосуд для отмучивания песка (КП-306) 1  шт.
44 Сосуд для отмучивания щебня и гравия (КП-305) 1  шт.
45 Стакан стекл. с носиком высокий В-1-600 с/д 1  шт.
46 Стакан стекл. с носиком высокий В-1-800 с/д 1  шт.
47 Стакан стекл. с носиком низкий Н-1-600 с/д 1  шт.
48 Стакан стекл. с носиком низкий Н-1-800 с/д 1  шт.
49 Стеллаж лабораторный (700х300х1200 мм) 1  шт.
50 Стеллаж лабораторный (700х400х1800 мм) 1  шт.
51 Стол лабор. (нерж) усиленный (нагрузка 250 кг) с полкой (нерж) 1000х600х750мм для МД-2 1  шт.
52 Стол лабор. (нерж) усиленный (нагрузка 250 кг) с полкой (нерж) 800х600х750мм для ПМ-1А 1  шт.
53 Стол лабораторный (нерж) 500х500х400 мм 1  шт.
54 Стол лабораторный (нерж) с полкой (нерж) 1000х600х750 мм 2  шт.
55 Стол лабораторный (нерж) с полкой (нерж) 1200х600х750 мм 1  шт.
56 Стол лабораторный (нерж) с полкой (нерж) 600х600х750 мм 1  шт.
57 Стол лабораторный (нерж) с полкой (нерж) 700х500х750 мм 1  шт.
58 Стол лабораторный (нерж) с полкой (нерж) 700х850х600 мм для СНОЛ 1  шт.
59 Стол лабораторный (нерж) с полкой (нерж) 800х500х750 мм 1  шт.
60 Стол лабораторный (нерж) с полкой (нерж) 800х600х750 мм 3  шт.
61 Стол лабораторный (нерж) с полкой (нерж) 800х700х750 мм для RTFOT 1  шт.
62 Стол лабораторный с полкой (750х600х750 мм) для СНОЛ 1  шт.
63 Стол-мойка металлическая (мойка нерж) 600х600х900 мм 1  шт.
64 Стул лабораторный 2  шт.
65 Термометр биметаллический ТБП-40 (0...200°С) ц.д. 2°С 2  шт.
66 Термометр СП-2П (0...150) жидк., р.ч. 160мм 2  шт.
67 Термостат ТВБ-18 (для выдержки образцов из асфальтобетонной смеси по ГОСТ 12801-98) 18 л 1  шт.
68 Установка для гидростатического взвешивания Matest (V085) 1  шт.
69 Устройство для опр-я объема пустот (оценка угловатости) мелкого заполнителя ПНСТ-73-2015 1  шт.
70 ФФорма металл. в виде усеченного конуса в комплекте с пестиком ПНСТ 71-2016 2  шт.
71 Холодильник бытовой 2-х камерный Bosch KGV 36XL2OR 1  шт.
72 Чашка пенетрационная алюминиевая d=55 мм h=35 мм 5  шт.
73 Шаблон для определения лещадности щебня КП-601/5 1  шт.
74 Шкаф для приборов  ШМА-0,5 (400х500х1850) 1  шт.
75 Шкаф для раздевалки ШР-11-400 (1850х400х500 мм) 1  шт.
76 Шпатель прямой (нержавеющая сталь) 1  шт.
77 Штангенциркуль ШЦ-1-150 (ц.д. 0,05 мм) моноблок 1  шт.
78 Щётка металлическая четырехрядная 2  шт.
79 Электронные весы A&D GF-6100 (6100г/0,01г) 1  шт.
80
Электропечь лаб. электр. СНОЛ 67/350  (50...350°С) (ALSP012100J019) 1  шт.
81 Электропечь СНОЛ 30/1100 (до 1100°С) (ALSF0121001008) 1  шт.
82 Электроплитка Веста-2 (двухконфорочная) 1  шт.

Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.

Срок готовности к отгрузке: в течение 55 (пятьдесят пять) рабочих дней.

Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.

Возможна доставка по России и СНГ автомобильным или ж/д транспортом.

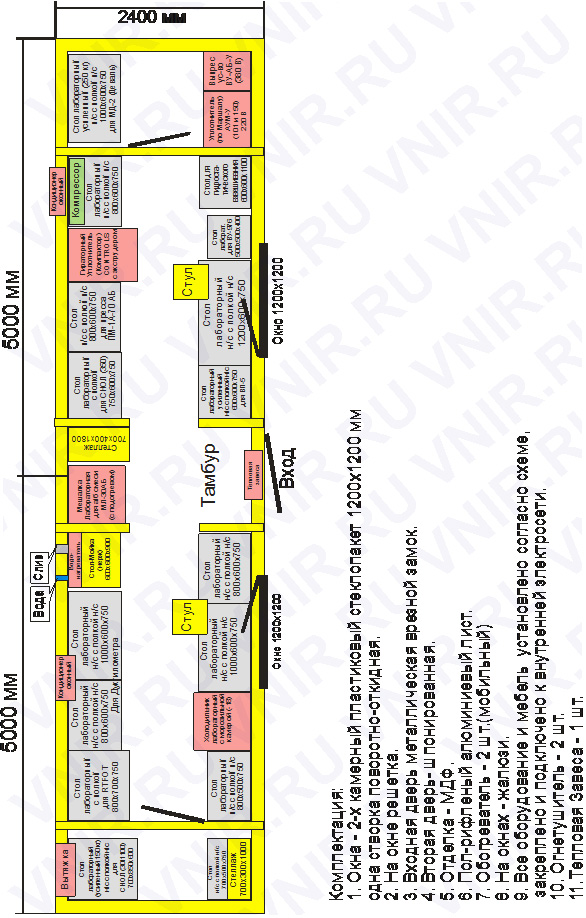

Схема размещения оборудования и лабораторной мебели в Комплексной Лаборатории для АБЗ

Мобильная лаборатория АБЗ

Все оборудование установлено в контейнере-здании и подключено к внутренней электросети.
