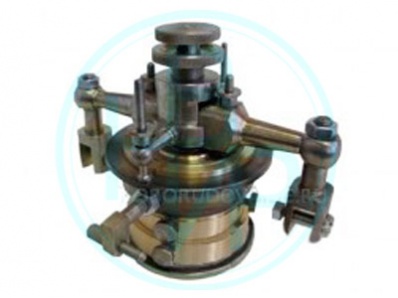

Прибор ПСГ-3М
Прибор ПСГ-3М для определения сопротивления сдвигу грунтов.
Применяется при производстве инженерных изысканий под строительство зданий и сооружений.
Прибор состоит из следующих основных узлов:
I - стол;
II - механизм вертикального давления;
III - срезатель;
IV - механизм горизонтального среза;
V - выдвижной ящик.
Все узлы прибора смонтированы на столе.
Стол должен быть выверен в горизонтальной плоскости ключом 1008-1 с помощью ножек.
Технические характеристики:
Площадь поперечного сечения образца 40 см2
Уплотняющее давление на образец 0,05 ... 1,25 Мпа
Срезающее давление на образец 0,025 ... 0,75 Мпа
Максимальная величина смещения верхней части срезывателя 50 мм
Соотношение плеч рычагов 1:10
Приложение нагрузки ступенями
Точность измерения деформации грунта 0,01 мм
Масса грузов 39,9±0,105 кг
Масса прибора без грузов 152 кг
Масса дет. Из ЛС-59-1 2,94 кг
Габариты:
- длина 1106 мм
- ширина 740 мм
- высота 1310 мм
Комплектация
Прибор для испытания грунтов на сдвиг - 1 шт.
Ключ для установки стола - 1 шт.
Ключ - 1 шт.
Ключ 19х22 ГОСТ 2839-80Е - 1 шт.
Груз 0,05 кг - 4 шт.
Груз 0,1 кг - 4 шт.
Груз 0,2 кг - 4 шт.
Груз 0,5 кг - 3 шт.
Груз 1 кг - 4 шт.
Груз 2 кг - 4 шт.
Груз 1,5 кг - 1 шт.
Груз 3,5 кг - 1 шт.
Груз 4 кг - 5 шт.
Индикаторы ИЧ - 2 шт.
Руководство по эксплуатации - 1 шт.
