Комплексная Мобильная Лаборатория для БСУ (РБУ) и АБЗ
на базе Контейнера-здания (2400х9000х2500) усиленного с КНТ
Представленная Комплектация Лаборатории для БСУ (РБУ) и АБЗ обеспечивает:
1. Входной контроль цемента по ГОСТ 310.1- 310.6, ГОСТ 30744-2001.
2. Входной контроль инертных заполнителей (щебень, песок) по ГОСТ 8269.0-97, ГОСТ 8735-88.
3. Изготовление, хранение бетонных образцов по ГОСТ 10180-2012.
4. Испытание контрольных образцов бетона по основным параметрам:
- прочность по ГОСТ 10180-2012;
- водонепроницаемость по ГОСТ 12730.5.
5. Выходной контроль бетонной и растворной смеси по ГОСТ 10181-2000, ГОСТ 5802-86.
6. Испытания и контроль качества битума: - пенетрации по ГОСТ 11501-78, размягчения нефтебитумов по ГОСТ 11506-73.
7. Изготовление асфальтобетонных образцов по ГОСТ 12801-98.
8. Проведение испытаний асфальтобетонных образцов по ГОСТ 12801-98, для определения:
- предела прочности при сжатии;
- предела прочности на растяжение при расколе;
- предела прочности на растяжение при изгибе и показателей деформируемости;
- характеристик сдвигоустойчивости (по схеме Маршалла).
Лаборатория состоит из:
1. Контейнера – здания усиленного с КНТ
2. Комплекта приборов, оборудования и лабораторной мебели.
Описание и технические характеристики Контейнера-здания с КНТ.
Контейнер-здание усиленное с КНТ (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.
Основные технические характеристики:
1. Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2. Снеговая нагрузка - 100 кгс/м2; ветровая нагрузка - 48 кгс/м2 .
3. Габаритные размеры: длина – 9000 мм, ширина 2400 мм, высота – 2500 мм.
4. Внутренние размеры: длина – 8700 мм, ширина 2100 мм, высота – 2250 мм.
5. Степень огнестойкости – V
6. Масса – около 5500 кг.
Устройство и комплектация:
1. Конструкция стен и потолка многослойная:
- наружная обшивка - профнастил С8 цвет белый RAL 9003;
- внутренняя обшивка стен здания выполнена из МДФ;
- утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2. Конструкция пола многослойная:
- дно - металлический оцинкованный лист толщина 0,8 мм;
- гидроизоляция из полиэтилена толщиной 100 мкм;
- обрешетка из бруса 50х150 мм;
- утеплитель ROCKWOOL - 100 мм;
- чистовой пол - половая доска толщиной 30 мм, ЦСП 12 мм, алюминиевый рифленый лист
3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4. Камера нормального твердения (КНТ) встроенная в контейнер-здание – обеспечивает автоматическое поддержание температуры и влажности (кондиционер, увлажнитель и нагреватель) согласно ГОСТ 10180-2012 при любых погодных условиях.
Дверь в КНТ - пластиковая. Камера нормального твердения (КНТ) – укомплектована стеллажами и вставками для обеспечения хранения бетонных образцов в соответствии с ГОСТ 10180-2012.
На Камеру нормального твердения (КНТ) выдается вся необходимая документация (паспорт, аттестат и протокол аттестации)
5. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
6. Кондиционер оконный (в КНТ) – 1 шт. Кондиционер СПЛИТ – 1 шт.
7. Огнетушитель ОП-4 – 1 шт.
8. Обогреватель мобильный (масляный 1,5 кВт) – 2 шт.
9. Тепловая завеса – 1 шт.
10. Входная дверь – металлическая утепленная.
11. Розетки, выключатели, светильники, системы обогрева, кондиционирования и вентиляции установлены согласно разработанной схеме, учитывая энергопотребление и условия эксплуатации оборудования.
12. Паспорт и инструкция по эксплуатации контейнера-здания.

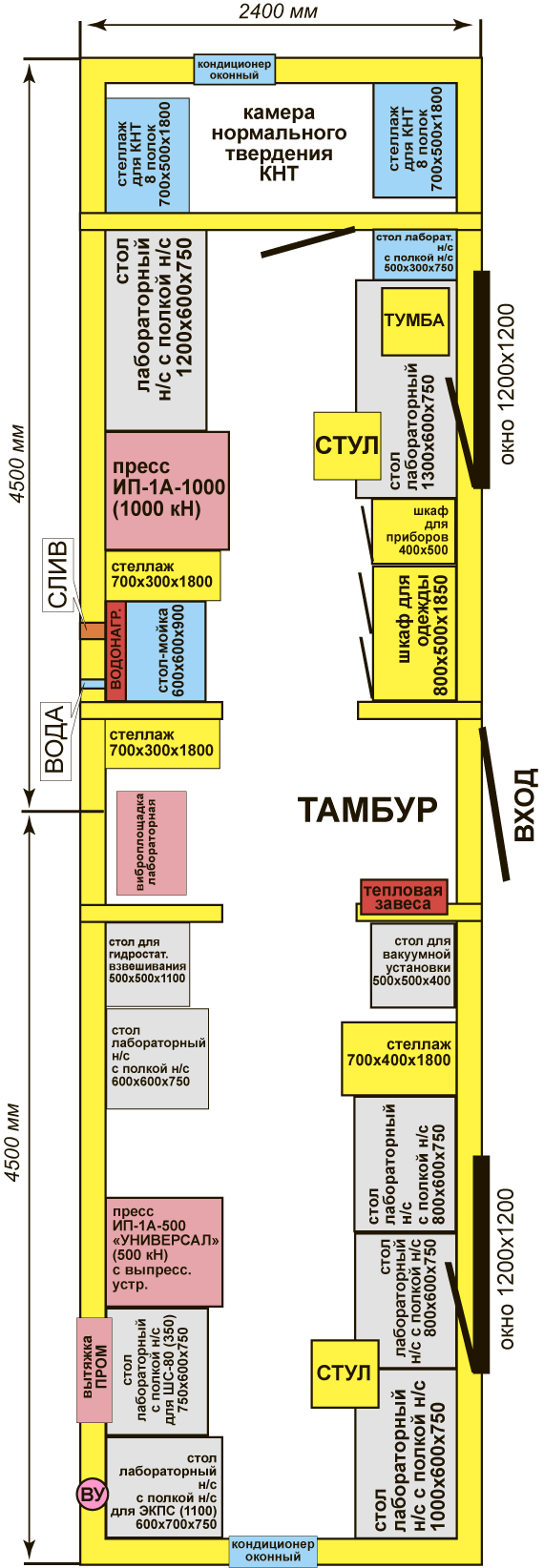

Комплект приборов, оборудования и лабораторной мебели
комплексной лаборатории для БСУ (РБУ) и АБЗ.
|
№ |
Номенклатура |
Количество |
Ед. |
|
1 |
Ареометры типа АОН-1 (набор 19 шт.) |
1 |
шт. |
|
2 |
Вакуумная установка ВУ-976А для а/б образцов (нерж) |
1 |
шт |
|
3 |
Ванна ВГЗ с гидрозатвором для хран-я цем.образцов |
1 |
шт. |
|
4 |
Ведро оцинкованное 9 л |
2 |
шт |
|
5 |
Весы ADAM HCB-602H (600г/0,01г) |
1 |
шт. |
|
6 |
Весы Shinko AJ-6200CE (6200 г/0.01 г) ViBRA |
1 |
шт. |
|
7 |
Весы товарные ТВ-S-60.2-А1 (60 кг/20 г) электронные с 1 датчиком без стойки |
1 |
шт. |
|
8 |
Весы электронные ПВм-3/15-ЖКИ (до 15 кг) |
1 |
шт. |
|
9 |
Виброплощадка ВПЛ-1АБ для формования а/б образцов (220 В) |
1 |
шт. |
|
10 |
Вискозиметр ВБ-1У(жесткость бет.смеси) типа КП-134 |
1 |
шт. |
|
11 |
Влагомер строительных материалов ВСМ-1 |
1 |
шт. |
|
12 |
Водонагреватель 15 литров (нижняя подводка). |
1 |
шт |
|
13 |
Воронка В-100-150 |
1 |
шт. |
|
14 |
Воронка ЛОВ (насыпной вес песка) |
1 |
шт |
|
15 |
Вытяжка производственная d=150 мм (700х700) мм. |
1 |
шт. |
|
16 |
Гигрометр психрометрический ВИТ-2 (15°...40°) |
1 |
шт. |
|
17 |
Дуктилометр Линтел ДБ-2М (100 см) полуавтоматический |
1 |
шт |
|
18 |
Захват для тиглей из нержавеющей стали |
1 |
шт. |
|
19 |
Игла длинная к прибору ОГЦ-1 "Вика" (испытание цемента по ГОСТ 310.3-76) |
1 |
шт. |
|
20 |
Игла короткая к прибору ОГЦ-1 "Вика" (испытание цемента по ГОСТ 30744-2001) |
1 |
шт. |
|
21 |
Измеритель вовлечённого воздуха TESTING (8 л) с ручным насосом (2.0334) |
1 |
шт |
|
22 |
Калибры круглые для щебня типа КП-601/2 (10 шт.) |
1 |
шт. |
|
23 |
Кельма КБ |
2 |
шт |
|
24 |
Колба Ле-Шателье-Кандло (с калибровкой) |
1 |
шт |
|
25 |
Колба мерная 1-100-2 (100 мл) |
2 |
шт. |
|
26 |
Колба мерная 1-250-2 (250 мл) |
4 |
шт. |
|
27 |
Колба мерная 2-1000-2 19/26 (1000 мл с пришлиф. пробкой) |
1 |
шт. |
|
28 |
Комплект металлических игл КП-401 |
1 |
шт. |
|
29 |
Комплект сит ЛО-251 для цемента (0071,008,...1.25) оцинк. d=200 мм (РП) |
1 |
шт. |
|
30 |
Комплект сит ЛО-251/1 (11 сит) d=300 мм оцинк. (для а/бетона) (РП) |
1 |
шт |
|
31 |
Комплект сит метал. d=300 мм (типа сит КСИ) (10 сит по ГОСТ 9758-2012) оцинк.(РП) |
1 |
шт. |
|
32 |
Комплект сит СМП-М (0.05, 0.315 мм, поддон) метал. d=300 мм оцинк. |
1 |
шт. |
|
33 |
Комплект сит типа КП-109/1 (016,...70мм) (19 сит) d=300 мм оцинк.(РП) |
1 |
шт. |
|
34 |
Комплект форм КП-116 (для определения коэффициента дробимости щебня, гравия) |
1 |
шт. |
|
35 |
Контейнер-здание (усиленное 2400х9000х2500 мм) с Камерой Нормального Твердения |
1 |
шт. |
|
36 |
Конус КА в комплекте с воронкой |
2 |
шт |
|
37 |
Крепеж для сит диам 300 мм к виброплощадке (СМЖ ,ВПЛ, Грохот) |
1 |
шт |
|
38 |
Крепеж для форм 2ФК100 (3ФК70, ФК150 и др.) к виброплощадке (СМЖ,ВПЛ, Грохот) |
1 |
шт |
|
39 |
Лабораторный встряхивающий столик ЛВС (консистенции цем. раствора) |
1 |
шт |
|
40 |
Линейка метал. 30 см |
2 |
шт. |
|
41 |
Линейка метал. 50 см |
2 |
шт. |
|
42 |
Линейка металлическая широкая 1 м двухсторонняя |
1 |
шт. |
|
43 |
Лопатка ЛЗ для цементного р-ра (нерж. сталь) |
2 |
шт. |
|
44 |
Лупа измерительная ЛИ 3-10х (ц.д. 0,1 мм) с поверкой |
1 |
шт. |
|
45 |
Машина для испытаний асф/бет. образцов ИП-1А-500 АБ "УНИВЕРСАЛ" М |
1 |
шт |
|
46 |
Машина для испытания на сжатие ИП-1А-1000 (1000кН) |
1 |
шт. |
|
47 |
Мерная металлическая посуда МП-20л |
1 |
шт. |
|
48 |
Мерная посуда МП (комплект 1,2,5,10 л) оцинк. сталь |
2 |
шт. |
|
49 |
Муфельная печь ЭКПС 10 мод.4005 (+50...+1100 град, одноступ.рег-р, с вытяжкой) |
1 |
шт. |
|
50 |
Набор щупов №2 (0,02...0,5 мм) с калибровкой длина 70 мм |
1 |
шт |
|
51 |
Насадка к форме 40х40х160 мм трехсекционная |
2 |
шт |
|
52 |
Пенетрометр Линтел ПН-20Б (автоматический) для нефтепродуктов (битумов) |
1 |
шт. |
|
53 |
Песок стандартный монофракционный ГОСТ 6139 (25 кг) |
1 |
шт. |
|
54 |
Песок стандартный полифракционный ГОСТ 6139 (1350 г) |
5 |
шт. |
|
55 |
Пестик с резиновым наконечником (дерево) |
1 |
шт |
|
56 |
Пестик фарф. №3 (дл. 170мм) |
1 |
шт |
|
57 |
Пластины нагружения 40х40 мм (комплект из 2-х шт.) |
1 |
шт |
|
58 |
Подставка к форме ЛО-257 для а/бет. d=50,5 мм |
1 |
шт. |
|
59 |
Подставка к форме ЛО-257 для а/бет. d=101 мм |
1 |
шт. |
|
60 |
Подставка к форме ЛО-257 для а/бет. d=71,4 мм |
1 |
шт. |
|
61 |
Пресс ПРГ-1-10 (10 кН/1т) с поверкой |
1 |
шт. |
|
62 |
Прибор "АГАМА-2РМ" с поверкой |
1 |
шт. |
|
63 |
Прибор Вика ОГЦ-1 (ГОСТ 310.3-76) |
1 |
шт. |
|
64 |
Прибор ИАЦ-04М (активность цемента) |
1 |
шт. |
|
65 |
Прибор Линтел КИШ-20 автоматический |
1 |
шт. |
|
66 |
Прибор КЗМ-4Ц (экспресс-контроль пылевидных частиц) |
1 |
шт |
|
67 |
Прибор ПГР (для определения подвижности растворной смеси) |
1 |
шт |
|
68 |
Прибор ПСА (ПС-1) (слеживаемость холодных а/б смесей) |
1 |
шт |
|
69 |
Приспособление для гидростатического взвешивания на электронных весах |
1 |
шт |
|
70 |
Приспособление к испытательным прессам (изгиб балочек 40х40х160) |
1 |
шт |
|
71 |
Противень лабораторный (242х330х40 мм) |
10 |
шт |
|
72 |
Противень лабораторный (330х440х40 мм) |
10 |
шт |
|
73 |
Рулетка AMO R305 (5 м) |
1 |
шт |
|
74 |
Секундомер механический простой СОП (типа СОПпр-2а-3-000) |
1 |
шт |
|
75 |
Секундомер механический суммирующий СОС (типа СОСпр-2б-2-000) |
1 |
шт |
|
76 |
Сито 0,08 мм, d=120 мм (типа КСВ с поддоном и крышкой) оцинк. |
1 |
шт |
|
77 |
Сито метал. СЦ (сетка 0,9 мм) с поддоном, d=300 мм оцинк.(просеивание проб цемента) |
1 |
шт. |
|
78 |
Совок металлический для песка |
2 |
шт. |
|
79 |
Совок металлический для щебня |
2 |
шт. |
|
80 |
Сосуд для отмучивания песка (КП-306) |
1 |
шт. |
|
81 |
Сосуд для отмучивания щебня и гравия (КП-305) |
1 |
шт. |
|
82 |
Сосуд цилиндрический ЦС-113 |
1 |
шт. |
|
83 |
Стакан стекл. с носиком высокий В-1-150 с/д |
4 |
шт |
|
84 |
Стакан стекл. с носиком высокий В-1-250 с/д |
4 |
шт. |
|
85 |
Стакан стекл. с носиком высокий В-1-400 с/д |
4 |
шт. |
|
86 |
Стеллаж лабораторный 700х500х1800 мм для КНТ (8 полок) |
2 |
шт. |
|
87 |
Стеллаж лабораторный (700х300х1800 мм) |
2 |
шт. |
|
88 |
Стеллаж лабораторный (700х400х1800 мм). |
1 |
шт. |
|
89 |
Стол лабораторный (нерж) с полкой (нерж) 1000х600х750 мм |
1 |
шт. |
|
90 |
Стол лабораторный (нерж) с полкой (нерж) 1200х600х750 мм |
1 |
шт. |
|
91 |
Стол лабораторный (нерж) с полкой (нерж) 1300х600х750 мм |
1 |
шт. |
|
92 |
Стол лабораторный (нерж) с полкой (нерж) 500х300х750 мм (для увлажнителя) |
1 |
шт. |
|
93 |
Стол лабораторный (нерж) с полкой (нерж) 600х600х750 мм |
1 |
шт. |
|
94 |
Стол лабораторный (нерж) с полкой (нерж) 700х600х750 мм |
1 |
шт. |
|
95 |
Стол лабораторный (нерж) с полкой (нерж) 800х600х750 мм |
2 |
шт. |
|
96 |
Стол лабораторный для ВУ (нерж) 500х500х400 мм |
1 |
шт |
|
97 |
Стол лабораторный с полкой (500х500х1100) для весов с ГСВ |
1 |
шт |
|
98 |
Стол лабораторный с полкой (750х600х750 мм) для СНОЛ |
1 |
шт. |
|
99 |
Стол-мойка металлическая (мойка нерж) 600х600х900 мм |
1 |
шт. |
|
100 |
Стул лабораторный |
2 |
шт. |
|
101 |
Ступка фарф. №5 диам. 140 мм |
1 |
шт. |
|
102 |
Термометр биметаллический ТБП-40 (0...200°С) ц.д. 2°С |
3 |
шт. |
|
103 |
Термометр СП-2П (0...150) жидк., р.ч. 160 мм |
2 |
шт. |
|
104 |
Термометр цифр. универсальный ТЦ-1У (-55...+125°С) |
2 |
шт |
|
105 |
Термостат универсальный ТС-100 (для термостатирования асфальтобетонных образцов) |
1 |
шт. |
|
106 |
Тигель из нержавеющей стали 1000 мл (для выжигания асфальтобетонной смеси) |
1 |
шт |
|
107 |
Тигель фарф. высокий №4 на 35 мл |
2 |
шт. |
|
108 |
Тигель фарф. низкий №4 на 25 мл |
2 |
шт |
|
109 |
Тигель фарф. низкий №5 на 50 мл |
2 |
шт. |
|
110 |
Устройство ОВС |
1 |
шт. |
|
111 |
Форма d=25,2 (для уплотнения образцов из смеси минерального порошка с битумом по ГОСТ Р 52129-2003) |
1 |
шт. |
|
112 |
Форма d=50,5 мм (для определения плотности минерального порошка по ГОСТ Р 52129-2003) |
1 |
шт. |
|
113 |
Форма d=71,4 мм в комплекте с грузом (слеживаемость холодных а/б смесей, к прибору ПСА) |
1 |
шт. |
|
114 |
Форма балочка 40х40х160 мм (3ФБ40) трехсекционная оцинкованная |
1 |
шт. |
|
115 |
Форма для а/бет. диам. 101 мм из к-та ЛО-257 |
1 |
шт. |
|
116 |
Форма для а/бет. диам. 50,5 мм из к-та ЛО-257 |
1 |
шт |
|
117 |
Форма для а/бет. диам. 71,4 мм из к-та ЛО-257 |
1 |
шт. |
|
118 |
Форма куб. 100х100х100 мм двухгнезд. оцинкованная (2ФК100) |
12 |
шт |
|
119 |
Форма куб. 150х150х150 мм одногнезд. оцинкованная (ФК150) |
6 |
шт. |
|
120 |
Форма куб. 70,7х70,7х70,7 мм трехгнезд. оцинков. (3ФК70,7) |
2 |
шт. |
|
121 |
Форма куб. для раствора 70,7х70,7х70,7 (3ФК70,7) без дна |
2 |
шт |
|
122 |
Форма цилиндр. 150х150 мм (ФЦ150) крашенная |
6 |
шт. |
|
123 |
Цилиндр измерительный с носиком 1-100-2 (100 мл, стекл. основание). |
3 |
шт. |
|
124 |
Цилиндр измерительный с носиком 1-1000-2 (1000 мл, стекл. основание). |
2 |
шт. |
|
125 |
Цилиндр измерительный с носиком 1-2000-2 (2000 мл, стекл. основание) |
1 |
шт |
|
126 |
Цилиндр измерительный с носиком 1-250-2 (250 мл, стекл. основание) |
2 |
шт. |
|
127 |
Цилиндр измерительный с носиком 1-50-2 (50 мл, стекл. основание) |
2 |
шт |
|
128 |
Цилиндр измерительный с носиком 1-500-2 (500 мл, стекл. основание) |
2 |
шт |
|
129 |
Чаша затворения ЧЗ |
2 |
шт. |
|
130 |
Чашка выпарительная фарф. №6 (450 мл) d=163 мм |
2 |
шт. |
|
131 |
Чашка пенетрационная алюминиевая d=55 мм h=35 мм |
5 |
шт. |
|
132 |
Шаблон для определения лещадности щебня КП-601/5 |
1 |
шт. |
|
133 |
Шкаф для приборов ШМА-0,5 (400х500х1850) |
1 |
шт. |
|
134 |
Шкаф для раздевалки ШР-22-800 (800х500х1850 мм) |
1 |
шт |
|
135 |
Шкаф сушильный ШС-80-01 ( до 350°С) мод.2014, с вентил., камера и корпус -нержавеющая сталь |
1 |
шт. |
|
136 |
Штангенциркуль ШЦ-1-150 (ц.д. 0,05 мм) ЧИЗ с поверкой |
1 |
шт. |
|
137 |
Штыковка (длина 300 мм, диаметр 12 мм) |
1 |
шт. |
|
138 |
Штыковка (длина 600 мм, диаметр 16 мм) |
2 |
шт. |
|
139 |
Щётка металлическая четырехрядная |
2 |
шт. |
|
140 |
Щипцы тигельные (длина 350 мм) |
1 |
шт |
|
141 |
Эксикатор 2-240 без крана, светлое стекло |
2 |
шт |
|
142 |
Электроплитка Веста-2 (двухконфорочная) |
1 |
шт |
Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Все оборудование установлено и закреплено в контейнере-здании, подключено к внутренней электросети.
Срок готовности к отгрузке: в течение 45-50 (пятьдесят) рабочих дней поступления предварительной оплаты. Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Отгрузка: Товара осуществляется со склада Продавца по адресу: 121471, Москва г, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Рябиновая, дом № 63А, стр. 2
Возможна доставка Мобильной Лаборатории по РФ Авто или ЖД транспортом. (в стоимость не входит)
Схема размещения оборудования и лабораторной мебели в Комплексной Лаборатории для БСУ (РБУ) и АБЗ
|
Комплектация:
1. Окна - 2-х камерный пластиковый стеклопакет 2. На окне решетка. 3. Входная дверь - металлическая. Врезной замок. 4. Отделка - МДФ. 5. Пол - алюминиевый рифленый лист. 6. Обогреватель - 2 шт.(мобильный маслянный) 7. На окнах - жалюзи.
8. Все оборудование и мебель установлено 9. Огнетушитель -1 шт. 10. Тепловая Завеса -1 шт.
Камера КНТ обеспечивает автоматическое |
Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Все оборудование установлено в контейнере-здании и подключено к внутренней электросети.
Срок готовности к отгрузке: в течение 45-50 (пятьдесят) рабочих дней поступления предварительной оплаты. Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Отгрузка: Товара осуществляется со склада Продавца по адресу: 121471, Москва г, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Рябиновая, дом № 63А, стр. 2
Возможна доставка Мобильной Лаборатории по РФ Авто или ЖД транспортом. (в стоимость не входит)
по всем вопросам обращаться:
8 499 500 15 45
Почта info@vnir.ru
