Представленная Комплектация Лаборатории для БСУ (РБУ) обеспечивает:
1. Изготовление, хранение бетонных образцов по ГОСТ 10180-2012.
2. Хранение бетонных образцов по ГОСТ 10180-2012.
3. Испытание контрольных образцов бетона на прочность по ГОСТ 10180-2012.
4. Входной контроль инертных заполнителей (щебень, песок) по ГОСТ 8269.0-97, ГОСТ 8735-88.
Лаборатория состоит из:
1. Контейнера – здания с КНТ
2. Комплекта приборов, оборудования и лабораторной мебели.
Описание и технические характеристики Контейнера-здания с КНТ.
Контейнер-здание усиленное с КНТ (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний. Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.
Основные технические характеристики:
1. Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2. Снеговая нагрузка - 100 кгс/м2; ветровая нагрузка - 48 кгс/м2 .
3. Габаритные размеры: длина – 6000 мм, ширина 2450 мм, высота – 2500 мм.
4. Внутренние размеры: длина – 5700 мм, ширина 2150 мм, высота – 2250 мм.
5. Степень огнестойкости – V
6. Масса – около 3500 кг.
Устройство и комплектация:
1. Конструкция стен и потолка многослойная:
- наружная обшивка - профнастил С8 цвет белый RAL 9002;
- внутренняя обшивка стен здания выполнена из МДФ;
- утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2. Конструкция пола многослойная:
- дно - металлический оцинкованный лист толщина 0,8 мм;
- гидроизоляция из полиэтилена толщиной 100 мкм;
- обрешетка из бруса 50х150 мм;
- утеплитель ROCKWOOL - 100 мм;
- чистовой пол - половая доска толщиной 30 мм, ЦСП 12 мм и линолеум.
3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4. Камера нормального твердения (КНТ) встроенная в контейнер-здание – обеспечивает автоматическое поддержание температуры и влажности (кондиционер, увлажнитель и нагреватель) согласно ГОСТ 10180-2012 при любых погодных условиях. Дверь в КНТ - пластиковая. Камера нормального твердения (КНТ) – укомплектована стеллажами и вставками для обеспечения хранения бетонных образцов в соответствии с ГОСТ 10180-2012. На Камеру нормального твердения (КНТ) выдается вся необходимая документация (паспорт, аттестат и протокол аттестации)
5. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
6. Кондиционер оконный – 2 шт.
7. Огнетушитель ОУ-2 – 1 шт.
8. Обогреватель мобильный – 1 шт.
9. Входная дверь – металлическая утепленная.
10. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
11. Паспорт и инструкция по эксплуатации контейнера-здания.
Комплект приборов, оборудования и лабораторной мебели Лаборатории для БСУ (РБУ).
№ |
Номенклатура |
Количество |
Ед. |
1 |
Весы электронные ПВм-3/15-ЖКИ (до 15 кг) |
1 |
шт |
2 |
Виброплощадка лаб. СМЖ-539 М (100кг) 220 В |
1 |
шт. |
3 |
Влагомер строительных материалов ВСМ-1 |
1 |
шт. |
4 |
Воронка ЛОВ (насыпной вес песка) |
1 |
шт. |
5 |
Комплект сит метал. d=300 мм (типа сит КСИ) (10 сит по ГОСТ 9758-2012) |
1 |
шт |
6 |
Комплект сит СМП-М (0.05, 0.315 мм, поддон) метал. d=300 мм нерж. |
1 |
шт |
7 |
Комплект сит типа КП-109/1 (016,...70мм) (19 сит) d=300 мм оцинк. |
1 |
шт. |
8 |
Комплект форм КП-116 (для определения коэффициента дробимости щебня, гравия) |
1 |
шт. |
9 |
Контейнер-здание (усиленное 2450х6000х2500 мм) с камерой нормального твердения |
1 |
шт |
10 |
Крепеж для сит диам 300 мм к виброплощадке (СМЖ ,ВПЛ, Грохот) |
1 |
шт |
11 |
Линейка метал. 50 см |
2 |
шт. |
12 |
Машина для испытания на сжатие ИП-1А-1000 (1000кН) |
1 |
шт |
13 |
Мерная металлическая посуда МП-20л |
1 |
шт. |
14 |
Мерная посуда МП (комплект 1,2,5,10 л) оцинк. сталь |
2 |
шт. |
15 |
Мойка бытовая (типа МОЙДОДЫР) |
1 |
шт. |
16 |
Прибор КЗМ-4Ц (экспресс-контроль пылевидных частиц) |
1 |
шт |
17 |
Противень лабораторный (242х330х50 мм) |
5 |
шт. |
18 |
Совок металлический для песка |
1 |
шт. |
19 |
Совок металлический для щебня |
1 |
шт. |
20 |
Сосуд для отмучивания песка (КП-306) |
1 |
шт. |
21 |
Сосуд для отмучивания щебня и гравия (КП-305) |
1 |
шт. |
22 |
Стеллаж лабораторный 1000х400х1800 мм для КНТ (5 полок) |
2 |
шт |
23 |
Стеллаж лабораторный 700х400х1800 мм для КНТ (5 полок) |
1 |
шт |
24 |
Стеллаж лабораторный (400х400х1800 мм) |
1 |
шт |
25 |
Стол лабораторный (нерж) с полкой (нерж) 1000х500х750 мм |
1 |
шт |
26 |
Стол лабораторный (нерж) с полкой (нерж) 500х300х750 мм (для увлажнителя) |
1 |
шт |
27 |
Стол лабораторный 1200х600х750 мм |
1 |
шт |
28 |
Стол лабораторный с полкой (750х600х750 мм) для СНОЛ |
1 |
шт |
29 |
Стул лабораторный |
1 |
шт. |
30 |
Термометр цифр. универсальный ТЦ-1У (-55...+125°С) |
1 |
шт. |
31 |
Тумба подкатная ТП-1 (432х522х690 мм) с ящиками |
1 |
шт. |
32 |
Форма куб. 100х100х100 мм двухгнезд. оцинкованная (2ФК100) |
12 |
шт. |
33 |
Шаблон для определения лещадности щебня КП-601/5 |
1 |
шт. |
34 |
Шкаф для приборов ШМА-0,5 (400х500х1850) |
1 |
шт |
35 |
Шкаф для раздевалки ШР-11-400 (1850х400х500 мм) |
1 |
шт |
36 |
Штангенциркуль ШЦ-1-150 (ц.д. 0,05 мм) моноблок |
1 |
шт. |
37 |
Щётка металлическая четырехрядная |
1 |
шт. |
38 |
Эксикатор 2-240 без крана |
1 |
шт. |
39 |
Электронные весы A&D EM-60KAL (60 кг/20г) |
1 |
шт |
40 |
Электропечь лаб. электр. СНОЛ 67/350 (50...350°С) (ALSP0121000019) |
1 |
шт. |
Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Срок готовности к отгрузке: в течение 35 (тридцать пять) рабочих дней поступления предварительной оплаты.
Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Отгрузка: Товара осуществляется со склада Продавца по адресу: Москва, ул. Производственная дом 25-А.
Возможна доставка по России и СНГ автомобильным или ж/д транспортом (в стоимость не входит)

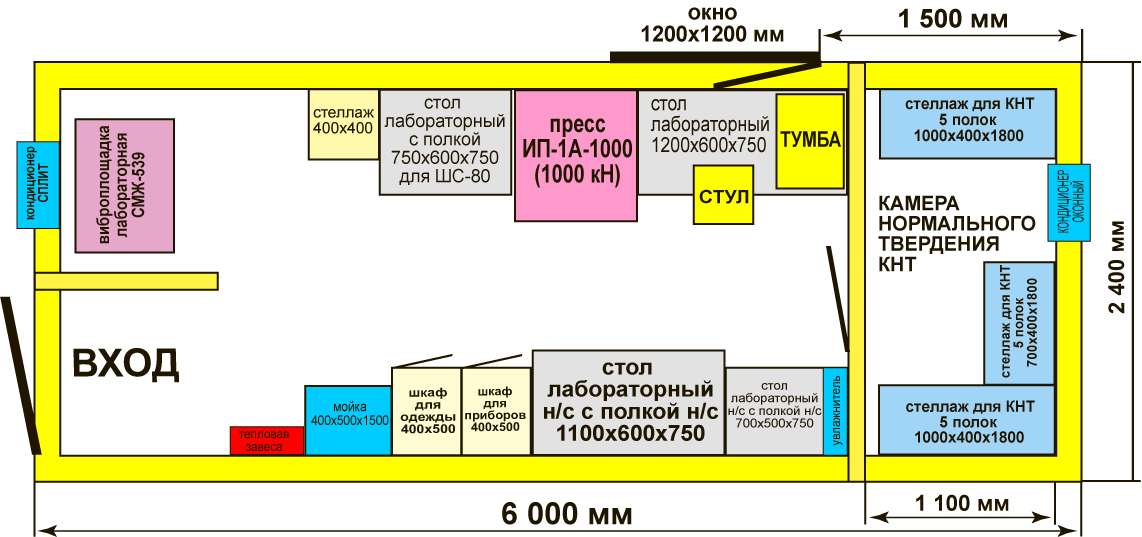

Схема размещения оборудования и лабораторной мебели в Мобильной Лаборатории для БСУ (РБУ)
Все оборудование установлено в контейнере-здании и подключено к внутренней электросети.
