Дорожная Лаборатория тип 6 (10 метров)

Комплексная Дорожная Мобильная Лаборатория
на базе Контейнера-здания (2400х10000х2500) усиленного с КНТ

    Лаборатория предназначена для оперативного контроля качества асфальтобетона, бетона и грунта на участке строительства.

Представленная Комплектация Дорожной Лаборатории обеспечивает:
  1.  Изготовление асфальтобетонных образцов по ГОСТ 12801-98.
  2   Изготовление асфальтобетонных образцов на установке Маршала ГОСТ Р 58406.9-2019.
  3.  Определение содержания битумного вяжущего методом выжигания по ГОСТ 58401.15 -2019.
  4.  Определение максимальной плотности асфальтобетонной смеси (тест Райса) по ГОСТ Р 58401.16-2019.
  5.  Изготовление, хранение и испытание бетонных образцов – прочность по ГОСТ 10180-2012.
  6.  Отбор проб (кернов) для последующих испытаний по ГОСТ 12801-98.
  7.  Контроль качества уплотнения грунта по ГОСТ 19912-2001.
  8.  Контроль качества уплотнения щебеночных и гравийных оснований из смесей по ГОСТ 25607-94.
  9.  Измерения неровностей поверхности автомобильных дорог и аэродромов по ГОСТ 30412-96.
10.  Проведение испытаний асфальтобетонных образцов по ГОСТ 12801-98, для определения:
       - предела прочности при сжатии;
       - предела прочности на растяжение при расколе;
       - предела прочности на растяжение при изгибе и показателей деформируемости;
       - характеристик сдвигоустойчивости (по схеме Маршалла).
11.  Проведение испытаний асфальтобетонных образцов:
       - определение сопротивлению пластическому течению цилиндрических образцов по ГОСТ Р 58406.8-2019;
       - определение водостойкости и адгезионных свойств по ГОСТ 58401.18-2019;
       - определения прочности при растяжении при изгибе по ГОСТ Р 58406.6 -2020;
       - определения предельной относительной деформации растяжения по ГОСТ Р 58406.6 -2020.
       - определения характеристик сдвигоустойчивости (по схеме Маршалла).

Лаборатория состоит из:
1.  Контейнера – здания усиленного с Камерой Нормального Твердения (КНТ).
2.  Комплекта приборов, оборудования и лабораторной мебели.

Описание и технические характеристики Контейнера-здания с КНТ.

       Контейнер-здание усиленное с КНТ (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
       Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
       Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.

Основные технические характеристики:
1.  Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2.  Снеговая нагрузка - 100 кгс/м²; ветровая нагрузка - 48 кгс/м² .
3.  Габаритные размеры: длина – 10000 мм, ширина 2400 мм, высота – 2500 мм.
4.  Внутренние размеры: длина – 9700 мм, ширина 2100 мм, высота – 2250 мм.
5.  Степень огнестойкости – V
6.  Масса – около 6500 кг.

Устройство и комплектация:
     1. Конструкция стен и потолка многослойная:
          - наружная обшивка - профнастил С8 цвет белый RAL 9003;
          - внутренняя обшивка стен здания выполнена из МДФ;
          - утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
     2. Конструкция пола многослойная:
          - дно - металлический оцинкованный лист толщина 0,8 мм;
          - гидроизоляция из полиэтилена толщиной 100 мкм;
          - обрешетка из бруса 50х150 мм;
          - утеплитель ROCKWOOL - 100 мм;
          - чистовой пол - половая доска толщиной 30 мм, ЦСП 12 мм, алюминиевый рифленый лист.
     3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
     4. Камера нормального твердения (КНТ) встроенная в контейнер-здание – обеспечивает автоматическое поддержание температуры и влажности (кондиционер, увлажнитель и нагреватель) согласно ГОСТ 10180-2012 при любых погодных условиях.
         Дверь в КНТ - пластиковая. Камера нормального твердения (КНТ) – укомплектована стеллажами и вставками для обеспечения хранения бетонных образцов в соответствии с ГОСТ 10180-2012.
         На Камеру нормального твердения (КНТ) выдается вся необходимая документация (паспорт, аттестат и протокол аттестации)
     5. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
     6. Кондиционер оконный (в КНТ) – 1 шт. Кондиционер СПЛИТ – 1 шт
     7. Огнетушитель ОП-4 – 1 шт.
     8. Обогреватель мобильный (масляный 1,5 кВт) – 2 шт.
     9. Тепловая завеса – 1 шт.
   10. Входная дверь – металлическая утепленная.
   11. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая
энергопотребление устанавливаемого оборудования.
   12. Паспорт и инструкция по эксплуатации контейнера-здания.

Комплект приборов, оборудования и лабораторной мебели комплексной дорожной лаборатории.

Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Все оборудование установлено и закреплено  в контейнере-здании, подключено к внутренней электросети.

Срок готовности к отгрузке: в течение  45-50  рабочих дней поступления предварительной оплаты.
Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Отгрузка: Товара осуществляется со склада Продавца по адресу: Москва, ул. Рябиновая, дом № 63А, стр. 2.
Возможна доставка по России и СНГ автомобильным или ж/д транспортом (в стоимость не входит)

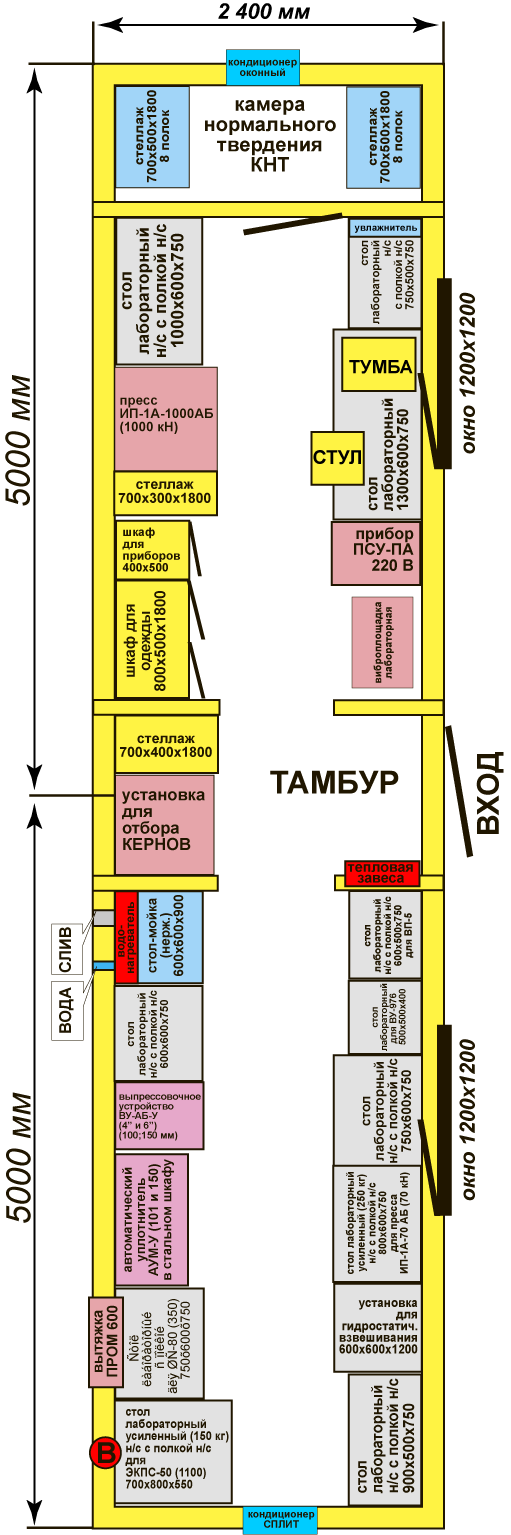

Схема размещения оборудования и лабораторной мебели в Комплексной Дорожной Лаборатории

Комплектация: 1.    Окна - 2-х камерный пластиковый стеклопакет 1200x1200 мм одна створка поворотно-откидная. 2.    На окне решетка. 3.    Входная дверь - металлическая. 2 замка. 4.    Вторая дверь - шпонированная 5.    Отделка - МДФ. 6.    Пол - алюминиевый рифленый лист. 7.     Обогреватель - 2 шт.(мобильный маслянный) 8.     На окнах - жалюзи. 9.     Все оборудование и мебель установлено согласно схеме, закреплено и подключено к внутренней электросети. 10.    Огнетушитель - 2 шт. 11.    Тепловая Завеса -1 шт. Камера КНТ обеспечивает автоматическое поддержание температуры и влажности (кондиционер, увлажнитель, нагреватель) согласно ГОСТ 10180-90 при любых погодных условиях. Дверь в КНТ - пластиковая.
