Комплексная Мобильная Лаборатория Строительного Контроля
на базе Контейнера-здания (2400х10000х2500) усиленного
Лаборатория предназначена для оперативного контроля качества строительных материалов на участке строительства.
Представленная Комплектация Лаборатории обеспечивает:
1. Контроль качества уплотнения грунта по ГОСТ 19912-2001.
2. Контроль качества уплотнения щебеночных и гравийных оснований из смесей по ГОСТ 25607-94.
3. Изготовление и хранение бетонных образцов по ГОСТ 10180-2012.
4. Испытание контрольных образцов бетона - прочность на сжатие по ГОСТ 10180-2012
5. Измерения неровностей поверхности автомобильных дорог и аэродромов по ГОСТ 30412-96.
6. Отбор проб (кернов) для последующих испытаний.
7. Определение зернового состава заполнителей по ГОСТ 58401.1-2019.
8. Испытания и контроль качества асфальтобетонной смеси
- определение содержания битумного вяжущего методом выжигания по ГОСТ 58401.15-2019, по ГОСТ 12801-98;.
- определение максимальной плотности асфальтобетонной смеси (тест Райса) по ГОСТ Р 58401.16-2019.
9. Изготовление асфальтобетонных образцов
- подготовка цилиндр. образцов из горячей а/б смеси на установке Маршала по ГОСТ Р 58406.9-2019.
- изготовление (формование) асфальтобетонных образцов по ГОСТ 12801-98.
10. Проведение испытаний асфальтобетонных образцов:
- испытаний асфальтобетонных образцов по ГОСТ 12801-98
- определение сопротивлению пластическому течению цилиндрических образцов по ГОСТ Р 58406.8-2019;
- определение водостойкости и адгезионных свойств по ГОСТ58401.18-2019;
- определения прочности при растяжении при изгибе по ГОСТ Р 58406.6-2020;
- определения предельной относительной деформации растяжения по ГОСТ Р 58406.6 -2020.
- определения характеристик сдвигоустойчивости (по схеме Маршалла).
Лаборатория состоит из:
1. Контейнера – здания усиленного с Камерой Нормального Твердения.
2. Комплекта приборов, оборудования и лабораторной мебели.
Описание и технические характеристики Контейнера-здания усиленного.
Контейнер-здание усиленное (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.
Основные технические характеристики:
1. Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2. Снеговая нагрузка - 100 кгс/м2; ветровая нагрузка - 48 кгс/м2 .
3. Габаритные размеры: длина – 10000 мм, ширина 2400 мм, высота – 2500 мм.
4. Внутренние размеры: длина – 9700 мм, ширина 2100 мм, высота – 2250 мм.
5. Степень огнестойкости – V
6. Масса – около 6500 кг.
Устройство и комплектация:
1. Конструкция стен и потолка многослойная:
- наружная обшивка - профнастил С8 цвет белый RAL 9003;
- внутренняя обшивка стен здания выполнена из МДФ;
- утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2. Конструкция пола многослойная:
- дно - металлический оцинкованный лист толщина 0,8 мм;
- гидроизоляция из полиэтилена толщиной 100 мкм;
- обрешетка из бруса 50х150 мм;
- утеплитель ROCKWOOL - 100 мм;
- чистовой пол - половая доска толщиной 30 мм, рифленый алюминиевый лист.
3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4. Камера нормального твердения (КНТ) встроенная в контейнер-здание – обеспечивает автоматическое поддержание температуры и влажности (кондиционер, увлажнитель и нагреватель) согласно ГОСТ 10180-2012 при любых погодных условиях.
Дверь в КНТ - пластиковая. Камера нормального твердения (КНТ) – укомплектована стеллажами и вставками для обеспечения хранения бетонных образцов в соответствии с ГОСТ 10180-2012.
На Камеру нормального твердения (КНТ) выдается вся необходимая документация (паспорт, аттестат и протокол аттестации)
5. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
6. Кондиционер СПЛИТ – 1 шт. Кондиционер оконный (в КНТ) – 1 шт.
7. Огнетушитель ОП-4 – 1 шт.
8. Обогреватель мобильный масляный – 2 шт.
9. Тепловая завеса – 1 шт.
10. Входная дверь – металлическая утепленная.
11. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
12. Паспорт и инструкция по эксплуатации контейнера-здания.

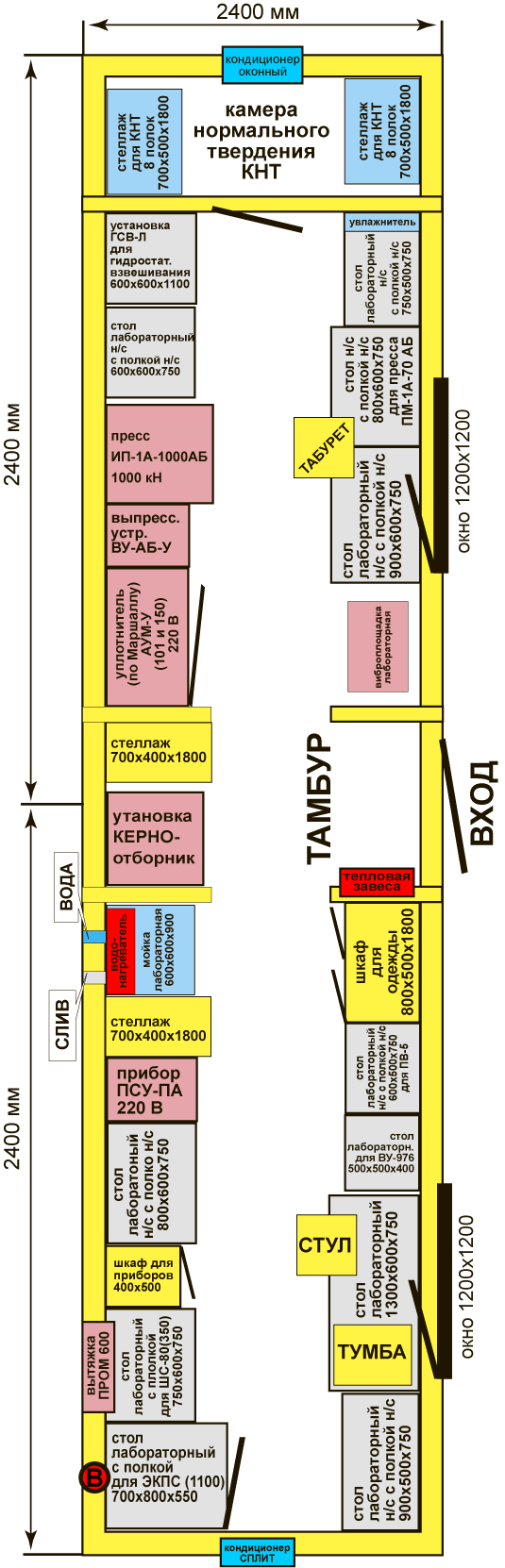

Комплект приборов, оборудования и лабораторной мебели комплексной мобильной лаборатории
|
№ |
Номенклатура |
Количество |
Ед. |
|
1 |
Автоматический уплотнитель Маршалла АУМ-У (для форм d=101,6 мм; d=152,4) ГОСТ Р 58406.9-2019 |
1 |
шт. |
|
2 |
Алмазная коронка для керноотборника SPEED 102 |
1 |
шт |
|
3 |
Алмазная коронка для керноотборника SPEED 152 |
1 |
шт. |
|
4 |
Бюкса грунт. металлич. 70 мл (d=50мм,h=40мм) |
20 |
шт |
|
5 |
Вакуумная установка ВУ-976А для а/б образцов (нерж) |
1 |
шт. |
|
6 |
Вакуумный пикнометр ВП-5 (с вакуум.насосом и встрях. уст-вом) по ГОСТ Р 58401.16-2019 |
1 |
шт. |
|
7 |
Ведро оцинкованное 9 л |
2 |
шт. |
|
8 |
Весы Shinko AJ-6200CE (6200 г/0.01 г) ViBRA |
1 |
шт. |
|
9 |
Весы лабораторные электронные DEMCOM DX-10001С (10кг/0,1г) |
1 |
шт. |
|
10 |
Весы электронные ПВм-3/32-ЖКИ (до 32 кг) |
1 |
шт. |
|
11 |
Виброплощадка лаб. СМЖ-539 М (100кг) 220 В |
1 |
шт. |
|
12 |
Водонагреватель 15 литров (нижняя подводка) |
1 |
шт |
|
13 |
Выпрессовочное устройство ВУ-АБ-У (для извлечения а/б образцов ГОСТ 12801, ГОСТ Р 58406.9) - 220 В |
1 |
шт. |
|
14 |
Вытяжка производственная d=150 мм (600х600) мм |
1 |
шт |
|
15 |
Гигрометр психрометрический ВИТ-2 (15°...40°) |
1 |
шт. |
|
16 |
Захват для тиглей из нержавеющей стали |
1 |
шт. |
|
17 |
Измеритель вовлечённого воздуха TESTING (5 л) с ручным насосом (2.0332) |
1 |
шт |
|
18 |
Измерительное колесо Nedo 703111 (600 Deluxe) (0...9999,9 м) |
1 |
шт. |
|
19 |
Керноотборник Iron Mole GCD268 бензиновый двигатель |
1 |
шт. |
|
20 |
Комплект сит (13 шт) по ГОСТ 58401.1-2019 (Прил Г) с квадратной ячейкой ПКв, d=300 мм, нерж. |
1 |
шт. |
|
21 |
Комплект сит (13 шт) по ГОСТ 58401.1-2019 квадратная ячейка (ПКв) d=300 мм нерж |
1 |
шт |
|
22 |
Комплект сит (16 шт.) d=300 мм для щебня (ГОСТ33029-2014) квадратная ячейка (ПКв) нерж. |
1 |
шт. |
|
23 |
Комплект сит для песка ГОСТ32727-2014 с квадратной ячейкой (8 сит) ПКв d=300, нерж. |
1 |
шт |
|
24 |
Комплект сит ЛО-251/1 для а/бетона (оцинков.) d=200 мм (РП) |
1 |
шт |
|
25 |
Комплект сит метал. d=300 мм (типа сит КСИ) (10 сит по ГОСТ 9758-2012) оцинк.(РП) |
1 |
шт. |
|
26 |
Комплект форм КП-116 (для определения коэффициента дробимости щебня, гравия) |
1 |
шт. |
|
27 |
Контейнер-здание (усиленное 2400х10000х2500 мм) с Камерой Нормального Твердения |
1 |
шт. |
|
28 |
Конус Васильева КВБ |
1 |
шт. |
|
29 |
Корзина (перфорированная оцинк. сталь) с ячейкой 3,0 мм ГОСТ Р 58402.6-2019 (ПНСТ 78-2015) |
1 |
шт. |
|
30 |
Корзина (тканая нерж. сталь) с ячейкой 6,3±2,0 мм по ГОСТ Р 58401.23-2019 |
2 |
шт |
|
31 |
Корзина для выжигания асфальтобетоной смеси с лотком и захватом ГОСТ 58401.15 -2019 |
2 |
шт. |
|
32 |
Крепеж для сит диам 300 мм к виброплощадке (СМЖ ,ВПЛ, Грохот) |
1 |
шт. |
|
33 |
Линейка метал. 30 см |
1 |
шт. |
|
34 |
Линейка метал. 50 см |
1 |
шт. |
|
35 |
Лист неабсорбирующей бумаги (к-т 100 шт.) d=101 мм ГОСТ Р 58406.9-2019 (АУМ-У) |
2 |
шт. |
|
36 |
Лист неабсорбирующей бумаги (к-т 100 шт.) d=152 мм ГОСТ Р 58406.9-2019 |
2 |
шт |
|
37 |
Машина для испытания на сжатие ИП-1А-1000 АБ (1000кН) (испытание бетона, изготовление а/б образцов) |
1 |
шт |
|
38 |
Мерная металлическая посуда МП-20л |
1 |
шт |
|
39 |
Мерная посуда МП (комплект 1,2,5,10 л) нерж. сталь |
2 |
шт |
|
40 |
Металлическая штыковка диаметр 10 мм (ГОСТ Р 58406.9-2019) |
1 |
шт. |
|
41 |
Металлический стержень ø (15,0±2,0) мм, длина - 300 мм ПНСТ 179-2016 |
1 |
шт. |
|
42 |
Молоток столярный типа МСТ-3 |
1 |
шт. |
|
43 |
Муфельная печь ЭКПС-50 СПУ мод. 5003 (+50...+1100 °С, одноступенч. регулятор, с вытяжкой) |
1 |
шт. |
|
44 |
Набор ножей из четырех штук |
1 |
шт. |
|
45 |
Палочка стеклянная L= 220 мм, d=5 мм |
10 |
шт |
|
46 |
Пирометр DT-810 (-30...+260°С) с поверкой |
2 |
шт. |
|
47 |
Плотномер асфальтобетона ПА-МГ4 |
1 |
шт. |
|
48 |
Плотномер грунтов динамический ПДУ-МГ4 «Удар» |
1 |
шт. |
|
49 |
Плотномер динамический Д-51 |
1 |
шт. |
|
50 |
Плотномер пенетрационный В-1 калиброванный |
1 |
шт |
|
51 |
Плотномер статический СГП-1М |
1 |
шт |
|
52 |
Пресс для асфальтобетона ПМ-1А-70АБ |
1 |
шт. |
|
53 |
Прибор ПОС-60МГ4.ОД.2 (отрыв со скалыванием) с датчиком перемещения |
1 |
шт. |
|
54 |
Прибор ПСУ-ПА-2 (220В) полуавтоматический на 2 образца (плотность грунта по ГОСТ 22733) |
1 |
шт. |
|
55 |
Прибор ультразвуковой УКС-МГ4С (цвет. дисплей) |
1 |
шт |
|
56 |
Приспособление к ПМ-1А-70АБ ( растяжение при изгибе а/б образцов ГОСТ 12801) |
1 |
шт |
|
57 |
Приспособление к ПМ-1А-70АБ (обжимное устройство метод Маршалла) 71,4 мм по ГОСТ 12801 |
1 |
шт |
|
58 |
Противень лабораторный (242х330х40 мм) |
5 |
шт. |
|
59 |
Противень лабораторный (330х440х40 мм) |
5 |
шт. |
|
60 |
Рейка дорожная РДУ-Кондор-ВН (3 м) складная с электронным уровнем |
1 |
шт. |
|
61 |
Секундомер механический простой СОП (типа СОПпр-2а-3-000)1 |
1 |
шт. |
|
62 |
Склерометр электронный ИПС-МГ4.01 (3...100 МПа) |
1 |
шт. |
|
63 |
Стакан стекл. с носиком высокий В-1-600 с/д |
1 |
шт. |
|
64 |
Стакан стекл. с носиком низкий Н-1-600 с/д |
1 |
шт. |
|
65 |
Стальной шкаф со звукопоглощающим покрытием для АУМ (2100х800х500 мм) |
1 |
шт. |
|
66 |
Стеллаж лабораторный 700х500х1800 мм для КНТ (8 полок) |
2 |
шт |
|
67 |
Стеллаж лабораторный (700х400х1800 мм) |
2 |
шт |
|
68 |
Стол лабор. (нерж) усиленный (нагрузка 250 кг) с полкой (нерж) 800х600х750мм для ПМ-1А |
1 |
шт |
|
69 |
Стол лабораторный (нерж) (700х800х550 мм) усиленный 150 кг. для ЭКПС-50 |
1 |
шт |
|
70 |
Стол лабораторный (нерж) с полкой (нерж) 600х600х750 мм |
1 |
шт |
|
71 |
Стол лабораторный (нерж) с полкой (нерж) 750х500х750 мм |
1 |
шт |
|
72 |
Стол лабораторный (нерж) с полкой (нерж) 800х600х750 мм |
1 |
шт |
|
73 |
Стол лабораторный (нерж) с полкой (нерж) 900х500х750 мм |
1 |
шт |
|
74 |
Стол лабораторный (нерж) с полкой (нерж) 900х600х750 мм |
1 |
шт |
|
75 |
Стол лабораторный 1300х600х750 мм |
1 |
шт |
|
76 |
Стол лабораторный для ВУ (нерж) 500х500х400 мм |
1 |
шт |
|
77 |
Стол лабораторный с полкой (750х600х750 мм) для СНОЛ |
1 |
шт. |
|
78 |
Стол-мойка металлическая (мойка нерж) 600х600х900 мм |
1 |
шт. |
|
79 |
Стул лабораторный без опоры для ног |
1 |
шт. |
|
80 |
Табурет лабораторный Т2 высокий с опорным кольцом |
1 |
шт. |
|
81 |
Термометр биметаллический ТБП-40 (0...200°С) ц.д. 2°С |
3 |
шт. |
|
82 |
Термометр СП-2П (0...150) жидк., р.ч. 160 мм |
1 |
шт. |
|
83 |
Термостат ТВБ-28 (для выдержки образцов из асфальтобетонной смеси по ГОСТ 12801-98) 28 л |
1 |
шт |
|
84 |
Тигель из нержавеющей стали 500 мл (для выжигания асфальтобетонной смеси) |
2 |
шт. |
|
85 |
Тумба подкатная ТП-1 (432х522х690 мм) с ящиками |
1 |
шт. |
|
86 |
Установка для гидростатического взвешивания ГСВ-Л (лебедка,корзина,емкость) |
1 |
шт. |
|
87 |
Измеритель защитного слоя бетона ИЗС-10Ц |
1 |
шт. |
|
88 |
Цилиндр измерительный с носиком 1-50-2 (50 мл, стекл. основание). |
1 |
шт. |
|
89 |
Шаблон для определения лещадности щебня КП-601/5 (соотношение 3:1) ГОСТ 8269.0-97 |
1 |
шт. |
|
90 |
Шкаф для приборов ШМА-0,5 (400х500х1850) |
1 |
шт. |
|
91 |
Шкаф для раздевалки ШР-22-800 (800х500х1850 мм) |
1 |
шт. |
|
92 |
Шкаф сушильный ШС-80-01 ( до 350°С) мод.2014, с вентил., камера и корпус -нержавеющая сталь |
1 |
шт. |
|
93 |
Штангенциркуль ШЦ-1-150 (ц.д. 0,05 мм) ЧИЗ с поверкой |
1 |
шт. |
|
94 |
Щипцы для извлечения керна d=100 мм |
1 |
шт. |
|
95 |
Щипцы для извлечения керна d=150 мм |
1 |
шт. |
|
96 |
Эксикатор 2-240 без крана, светлое стекло |
1 |
шт |
Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Все оборудование установлено и закреплено в контейнере-здании, и подключено к внутренней электросети.
Срок готовности к отгрузке: в течение 45-50 рабочих дней.
Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Возможна доставка по России и СНГ автомобильным или ж/д транспортом.
Схема размещения оборудования и лабораторной мебели
в Комплексной Лаборатории Строительного Контроля.
|
Комплектация:
1. Окна - 2-х камерный пластиковый стеклопакет 2. На окне решетка. 3. Входная дверь - металлическая. 2 замка. 4. Вторая дверь - шпонированная 5. Отделка - МДФ. 6. Пол - алюминиевый рифленый лист. 7. Обогреватель - 2 шт.(мобильный маслянный) 8. На окнах - жалюзи.
9. Все оборудование и мебель установлено 10. Огнетушитель - 2 шт.
11. Тепловая Завеса -1 шт.
|
по всем вопросам обращаться:
8 499 500 15 45
Почта info@vnir.ru
