Комплексная Мобильная лаборатория АБЗ (10 метров) тип 13

Комплексная Мобильная Лаборатория для АБЗ (ГОСТ 58406.9 и 58401.13)
на базе Контейнера-здания (2400х10000х2500) усиленного

Лаборатория предназначена для оперативного контроля качества щебня, песка, битума, минерального порошка и асфальтобетона на АБЗ.

Представленная Комплектация Лаборатории для АБЗ обеспечивает:
1.   Определение зернового состава заполнителей по ГОСТ 58401.1-2019.
2.   Определение истираемости по показателю микро-Деваль по ГОСТ 33024-2014
3.   Определение эквивалента песка по ГОСТ 33052-2014.
4.   Определение объема пустот по ГОСТ Р 58402.7-2019.
5.   Испытания и контроль качества битума:
      - определение глубины проникания иглы (пенетрации) по ГОСТ 11501-78;
      - определение сопротивления битума старению методом RTFOT по ГОСТ 33140-2014.
      - определение температуры размягчения нефтебитумов по методу «Кольцо и Шар» ГОСТ 33142-2014;
      - определение растяжимости битумов по ГОСТ 33138-2014;
6.   Испытания и контроль качества асфальтобетонной смеси:
      - приготовление асфальтобетонной смеси:
      - определение содержания битумного вяжущего методом выжигания по ГОСТ 58401.15 -2019:
      - определение максимальной плотности асфальтобетонной смеси (тест Райса) по ГОСТ Р 58401.16-2019.
7.   Изготовление асфальтобетонных образцов:
      - подготовка цилиндрических образцов из горячей а/б смеси на Вращательном Уплотнителе (компактор) по ГОСТ Р 58401.13-2019.
      - подготовка цилиндрических образцов из горячей а/б смеси на установке Маршала по ГОСТ Р 58406.9-2019.
8.   Проведение испытаний асфальтобетонных образцов:
      - определение сопротивлению пластическому течению цилиндрических образцов по ГОСТ Р 58406.8-2019;
      - определение водостойкости и адгезионных свойств по ГОСТ Р 58401.18-2019;
      - определения прочности при растяжении при изгибе по ПНСТ 179-2016;
      - определения предельной относительной деформации растяжения по ПНСТ 179-2016;
      - определения характеристик сдвигоустойчивости (по схеме Маршалла).

   Лаборатория состоит из:
1.   Контейнера – здания усиленного.
2.   Комплекта приборов, оборудования и лабораторной мебели.

Описание и технические характеристики Контейнера-здания усиленного.

      Контейнер-здание усиленное (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
      Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
      Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.

   Основные технические характеристики:
1.   Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2.   Снеговая нагрузка - 100 кгс/м²; ветровая нагрузка - 48 кгс/м² .
3.   Габаритные размеры: длина – 10000 мм, ширина 2400 мм, высота – 2500 мм.
4.   Внутренние размеры: длина – 9700 мм, ширина 2100 мм, высота – 2250 мм.
5.   Степень огнестойкости – V
6.   Масса – около 6500 кг.

Устройство и комплектация:
1.  Конструкция стен и потолка многослойная:
     - наружная обшивка - профнастил С8 цвет белый RAL 9002;
     - внутренняя обшивка стен здания выполнена из МДФ;
     - утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2.   Конструкция пола многослойная:
     - дно - металлический оцинкованный лист толщина 0,8 мм;
     - гидроизоляция из полиэтилена толщиной 100 мкм;
     - обрешетка из бруса 50х150 мм;
     - утеплитель ROCKWOOL - 100 мм;
     - чистовой пол - половая доска толщиной 30 мм, рифленый алюминиевый лист.
3.   Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4.   Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
5.   Кондиционер СПЛИТ – 1 шт.
6.   Огнетушитель ОП-4 – 1 шт.
7.   Обогреватель мобильный (масляный) – 2 шт.
8.   Тепловая завеса – 1 шт.
9.   Входная дверь – металлическая утепленная.
10. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
11. Паспорт и инструкция по эксплуатации контейнера-здания.

Комплект приборов, оборудования и лабораторной мебели
комплексной лаборатории для АБЗ.

Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Все оборудование установлено и закреплено в контейнере-здании, подключено к внутренней электросети.

Срок готовности к отгрузке: в течение 55 (пятьдесят пять) рабочих дней.
Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Возможна доставка по России и СНГ автомобильным или ж/д транспортом (в стоимость не входит).

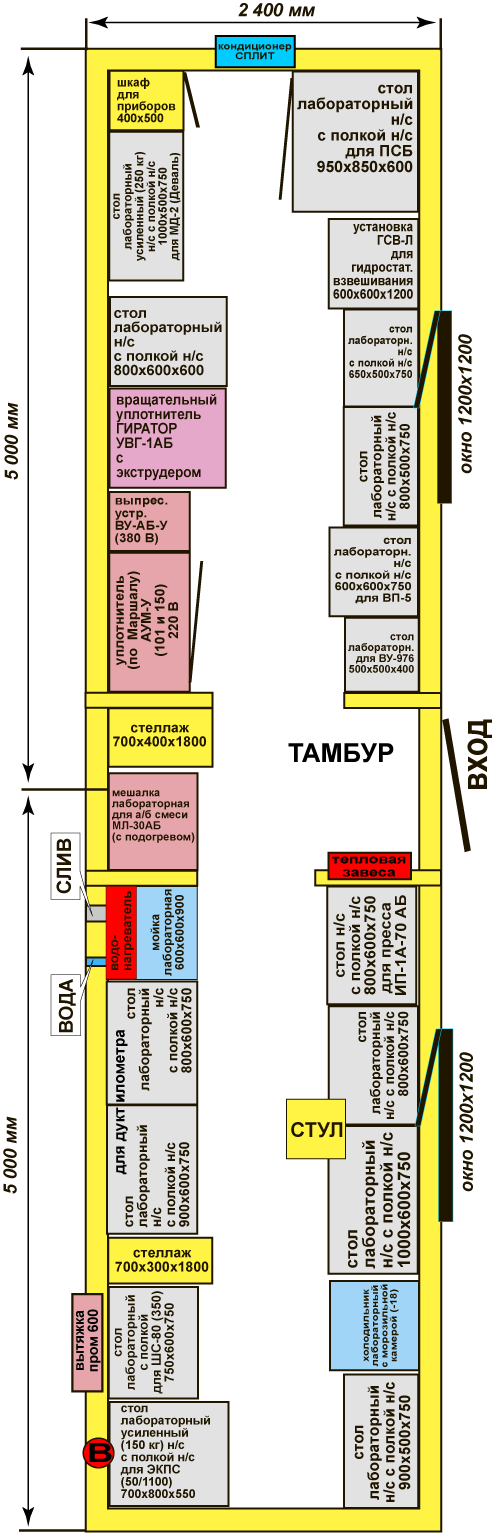

Схема размещения оборудования и лабораторной мебели в Комплексной Лаборатории для АБЗ

Комплектация: 1.    Окна - 2-х камерный пластиковый стеклопакет 1200x1200 мм одна створка поворотно-откидная. 2.    На окне решетка. 3.    Входная дверь - металлическая. Врезной замок. 4.    Вторая дверь - шпонированная 5.    Отделка - МДФ. 6.    Пол - алюминиевый рифленый лист. 7.     Обогреватель - 2 шт.(мобильный маслянный) 8.     На окнах - жалюзи. 9.     Все оборудование и мебель установлено согласно схеме, закреплено и подключено к внутренней электросети. 10.    Огнетушитель - 1 шт. 11.    Тепловая Завеса -1 шт.

Все оборудование установлено в контейнере-здании и подключено к внутренней электросети.
