Комплексная Мобильная Лаборатория для АБЗ на базе Контейнера-здания (2400х10000х2500) усиленного
Лаборатория предназначена для оперативного контроля качества щебня, песка, битума, минерального порошка и асфальтобетона на АБЗ.
Представленная Комплектация Лаборатории для АБЗ обеспечивает:
1. Испытания и контроль качества щебня по ГОСТ 8269.0-97.
2. Испытания и контроль качества песка по ГОСТ 8735-88.
3. Испытания и контроль качества битума:
- определение глубины проникания иглы (пенетрации) по ГОСТ 11501-78;
- определение температуры размягчения нефтебитумов по ГОСТ 11506-73;
- определение растяжимости битумов по ГОСТ 11505-75;
4. Испытания и контроль качества минерального порошка по ГОСТ Р 52129-2003.
5. Изготовление асфальтобетонных образцов по ГОСТ 12801-98.
6. Подбора состава асфальтобетонной смеси по ГОСТ 12801-98.
7. Проведение испытаний асфальтобетонных образцов по ГОСТ 12801-98, для определения:
- предела прочности при сжатии;
- предела прочности на растяжение при расколе;
- предела прочности на растяжение при изгибе и показателей деформируемости;
- характеристик сдвигоустойчивости (по схеме Маршалла).
Лаборатория состоит из:
1. Контейнера – здания усиленного.
2. Комплекта приборов, оборудования и лабораторной мебели.
Описание и технические характеристики Контейнера-здания усиленного.
Контейнер-здание усиленное (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.
Основные технические характеристики:
1. Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2. Снеговая нагрузка - 100 кгс/м2; ветровая нагрузка - 48 кгс/м2 .
3. Габаритные размеры: длина – 10000 мм, ширина 2400 мм, высота – 2500 мм.
4. Внутренние размеры: длина – 9700 мм, ширина 2100 мм, высота – 2250 мм.
5. Степень огнестойкости – V
6. Масса – около 6500 кг.
Устройство и комплектация:
1. Конструкция стен и потолка многослойная:
- наружная обшивка - профнастил С8 цвет белый RAL 9003;
- внутренняя обшивка стен здания выполнена из МДФ;
- утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2. Конструкция пола многослойная:
- дно - металлический оцинкованный лист толщина 0,8 мм;
- гидроизоляция из полиэтилена толщиной 100 мкм;
- обрешетка из бруса 50х150 мм;
- утеплитель ROCKWOOL - 100 мм;
- чистовой пол - половая доска толщиной 30 мм, алюминиевый рифленый лист.
3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
5. Кондиционер СПЛИТ – 1 шт.
6. Огнетушитель ОП-4 – 1 шт.
7. Обогреватель мобильный (масляный) – 2 шт.
8. Тепловая завеса – 1 шт.
9. Входная дверь – металлическая утепленная.
10. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
11. Паспорт и инструкция по эксплуатации контейнера-здания.
Комплект приборов, оборудования и лабораторной мебели комплексной лаборатории для АБЗ.
|
№ |
Номенклатура |
Количество |
Ед. |
|
1 |
Вакуумная установка ВУ-976А для а/б образцов (нерж) |
1 |
шт. |
|
2 |
Ведро оцинкованное 9 л |
2 |
шт |
|
3 |
Весы Shinko AJ-6200CE (6200 г/0.01 г) ViBRA |
1 |
шт. |
|
4 |
Весы товарные ТВ-S-60.2-А1 (60 кг/20 г) электронные с 1 датчиком без стойки |
1 |
шт |
|
5 |
Весы электронные ПВм-3/15-ЖКИ (до 15 кг) |
1 |
шт. |
|
6 |
Виброплощадка ВПЛ-1АБ для формования а/б образцов (220 В) |
1 |
шт. |
|
7 |
Водонагреватель 15 литров (нижняя подводка) |
1 |
шт. |
|
8 |
Воронка В-100-150 |
1 |
шт. |
|
9 |
Вытяжка производственная d=150 мм (600х600) мм |
1 |
шт. |
|
10 |
Гигрометр психрометрический ВИТ-2 (15°...40°) |
2 |
шт. |
|
11 |
Двухкамерный холодильник Саратов 264 (КШД-150/30) |
1 |
шт. |
|
12 |
Дуктилометр Линтел ДБ-2М (100 см) полуавтоматический |
1 |
шт |
|
13 |
Захват для тиглей из нержавеющей стали |
1 |
шт. |
|
14 |
Калибры круглые для щебня типа КП-601/2 (10 шт.) - комплект |
1 |
шт |
|
15 |
Колба мерная 1-100-2 (100 мл) |
2 |
шт. |
|
16 |
Колба мерная 1-1000-2 (1000 мл) |
1 |
шт. |
|
17 |
Колба мерная 1-250-2 (250 мл) |
2 |
шт |
|
18 |
Комплект металлических игл КП-401 |
1 |
шт. |
|
19 |
Комплект сит (16 шт.) d=300 мм для щебня (ГОСТ33029-2014) квадратная ячейка (ПКв) нерж. |
1 |
шт. |
|
20 |
Комплект сит для песка ГОСТ32727-2014 с квадратной ячейкой (8 сит) ПКв d=300, нерж. |
1 |
шт. |
|
21 |
Комплект сит ЛО-251/1 для а/бетона (оцинков.) d=200 мм |
1 |
шт |
|
22 |
Комплект сит СМП-М (0.05, 0.315 мм, поддон) метал. d=300 мм оцинк. |
1 |
шт. |
|
23 |
Комплект сит типа КП-109/1 (016,...70мм) (19 сит) d=300 мм оцинк |
1 |
шт |
|
24 |
Комплект форм КП-116 (для определения коэффициента дробимости щебня, гравия) |
1 |
шт |
|
25 |
Контейнер-здание (усиленное 2400х10000х2500 мм) с кондиционером |
1 |
шт. |
|
26 |
Крепеж для сит диам 300 мм к виброплощадке (СМЖ ,ВПЛ, Грохот) |
1 |
шт. |
|
27 |
Линейка метал. 30 см |
2 |
шт. |
|
28 |
Линейка метал. 50 см |
2 |
шт. |
|
29 |
Машина для испытаний асф/бет. образцов ИП-1А-500 АБ "УНИВЕРСАЛ" М |
1 |
шт. |
|
30 |
Мешалка лабораторная МЛ-30 АБ (30л) для приготовления асфальтобетонов |
1 |
шт |
|
31 |
Муфельная печь ЭКПС 10 мод.4005 (+50...+1100 град, одноступ.рег-р, с вытяжкой) |
1 |
шт. |
|
32 |
Пенетрометр автоматический АПН-360МГ4 для нефтебитумов |
1 |
шт. |
|
33 |
Пестик с резиновым наконечником (дерево) |
1 |
шт. |
|
34 |
Подставка к форме ЛО-257 для а/бет. d=50,5 мм |
1 |
шт. |
|
35 |
Подставка к форме ЛО-257 для а/бет. d=101 мм |
1 |
шт. |
|
36 |
Подставка к форме ЛО-257 для а/бет. d=71,4 мм |
1 |
шт |
|
37 |
Прибор ИКШ-МГ4 |
1 |
шт |
|
38 |
Прибор КЗМ-4Ц (экспресс-контроль пылевидных частиц) |
1 |
шт |
|
39 |
Прибор ПСА (ПС-1) (слеживаемость холодных а/б смесей) |
1 |
шт |
|
40 |
Приспособление для гидростатического взвешивания на электронных весах |
1 |
шт. |
|
41 |
Противень лабораторный (242х330х40 мм) |
5 |
шт. |
|
42 |
Противень лабораторный (330х440х40 мм) |
5 |
шт. |
|
43 |
Сито метал. 0,16 мм с дужками (сцепление вяжущего с минеральной частью смеси по ГОСТ 12801) |
1 |
шт. |
|
44 |
Совок металлический для песка |
1 |
шт. |
|
45 |
Совок металлический для щебня |
1 |
шт |
|
46 |
Сосуд для отмучивания песка (КП-306) |
1 |
шт. |
|
47 |
Сосуд для отмучивания щебня и гравия (КП-305) |
1 |
шт. |
|
48 |
Стакан стекл. с носиком высокий В-1-600 с/д |
1 |
шт. |
|
49 |
Стакан стекл. с носиком высокий В-1-800 с/д |
1 |
шт. |
|
50 |
Стакан стекл. с носиком низкий Н-1-600 с/д |
1 |
шт |
|
51 |
Стакан стекл. с носиком низкий Н-1-800 с/д |
1 |
шт |
|
52 |
Стеллаж лабораторный (700х300х1800 мм) |
2 |
шт. |
|
53 |
Стеллаж лабораторный (700х400х1800 мм) |
1 |
шт. |
|
54 |
Стеллаж лабораторный (700х500х1800 мм) |
1 |
шт. |
|
55 |
Стол лабораторный (нерж) с полкой (нерж) 1100х600х750 мм |
1 |
шт |
|
56 |
Стол лабораторный (нерж) с полкой (нерж) 1200х600х750 мм |
2 |
шт |
|
57 |
Стол лабораторный (нерж) с полкой (нерж) 700х600х750 мм |
1 |
шт |
|
58 |
Стол лабораторный (нерж) с полкой (нерж) 700х700х750 мм |
1 |
шт. |
|
59 |
Стол лабораторный (нерж) с полкой (нерж) 800х600х750 мм |
2 |
шт. |
|
60 |
Стол лабораторный 1200х600х750 мм |
2 |
шт. |
|
61 |
Стол лабораторный для ВУ (нерж) 500х500х400 мм |
1 |
шт. |
|
62 |
Стол лабораторный с полкой (500х500х1100) для весов с ГСВ |
1 |
шт. |
|
63 |
Стол лабораторный с полкой (750х600х750 мм) для СНОЛ |
1 |
шт. |
|
64 |
Стол-мойка металлическая (мойка нерж) 600х600х900 мм |
1 |
шт. |
|
65 |
Стул лабораторный |
2 |
шт. |
|
66 |
Термометр биметаллический ТБП-40 (0...200°С) ц.д. 2°С |
5 |
шт |
|
67 |
Термометр СП-2П (0...150) жидк., р.ч. 160 мм |
2 |
шт |
|
68 |
Термостат универсальный ТС-100 (для термостатирования асфальтобетонных образцов) |
1 |
шт |
|
69 |
Тигель из нержавеющей стали 1000 мл (для выжигания асфальтобетонной смеси) |
2 |
шт |
|
70 |
Тумба подкатная ТП-1 (432х522х690 мм) с ящиками |
2 |
шт |
|
71 |
Форма "восьмерка" для дуктилометра |
3 |
шт |
|
72 |
Форма d=25,2 (для уплотнения образцов из смеси минерального порошка с битумом по ГОСТ Р 52129-2003) |
1 |
шт |
|
73 |
Форма d=50,5 мм (для определения плотности минерального порошка по ГОСТ Р 52129-2003) |
1 |
шт |
|
74 |
Форма d=71,4 мм в комплекте с грузом (слеживаемость холодных а/б смесей, к прибору ПСА) |
1 |
шт |
|
75 |
Форма для а/бет. диам. 101 мм из к-та ЛО-257 |
2 |
шт |
|
76 |
Форма для а/бет. диам. 50,5 мм из к-та ЛО-257 |
2 |
шт |
|
77 |
Форма для а/бет. диам. 71,4 мм из к-та ЛО-257 |
2 |
шт. |
|
78 |
Чашка выпарительная фарф. №6 (450 мл) d=163 мм |
2 |
шт. |
|
79 |
Чашка пенетрационная алюминиевая d=55 мм h=35 мм |
5 |
шт. |
|
80 |
Шаблон для определения лещадности щебня КП-601/5 (соотношение 3:1) ГОСТ 8269.0-97 |
1 |
шт. |
|
81 |
Шкаф для приборов ШМА-0,5 (400х500х1850) |
1 |
шт. |
|
82 |
Шкаф для раздевалки ШР-22-800 (800х500х1850 мм) |
1 |
шт. |
|
83 |
Шкаф сушильный ШС-80-01 ( до 350°С) мод.2014, с вентил., камера и корпус -нержавеющая сталь |
1 |
шт |
|
84 |
Штангенциркуль ШЦ-1-150 (ц.д. 0,05 мм) ЧИЗ с поверкой |
1 |
шт. |
|
85 |
Щётка металлическая четырехрядная |
2 |
шт. |
|
86 |
Электроплитка Веста-2 (двухконфорочная) |
1 |
шт. |
Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Все оборудование установлено и закреплено в контейнере-здании, подключено к внутренней электросети.
Срок готовности к отгрузке: в течение 45 (сорок пять) рабочих дней.
Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Возможна доставка по России и СНГ автомобильным или ж/д транспортом (в стоимость не входит).

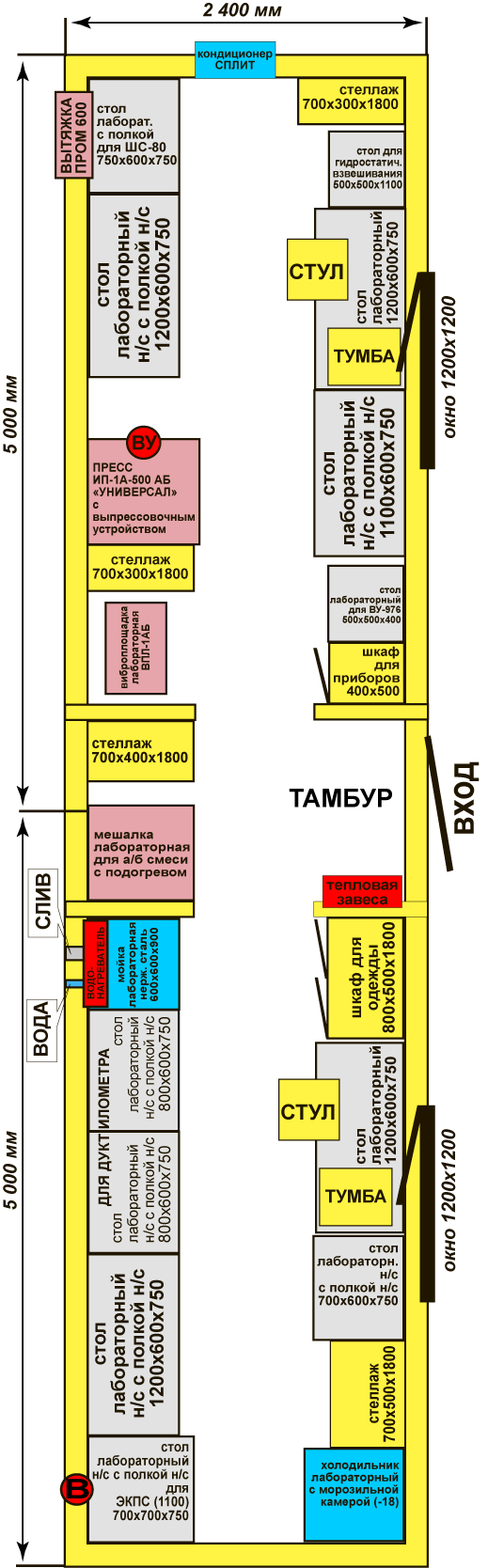

Схема размещения оборудования и лабораторной мебели
в Комплексной лаборатории для АБЗ.
|
Комплектация:
1. Окна - 2-х камерный пластиковый стеклопакет 2. На окне решетка. 3. Входная дверь - металлическая. Врезной замок. 4. Вторая дверь - шпонированная 5. Отделка - МДФ. 6. Пол - алюминиевый рифленый лист. 7. Обогреватель - 2 шт.(мобильный маслянный) 8. На окнах - жалюзи.
9. Все оборудование и мебель установлено 10. Огнетушитель -2 шт. 11. Тепловая Завеса -1 шт.
|
