Мобильная лаборатория АБЗ (7 метров) тип 5

Комплексная Мобильная Лаборатория для АБЗ
ГОСТ Р 58401.13-2019 (ГИРАТОР УВГ-1АБ)
на базе Контейнера-здания (2400х7000х2500) усиленного

Лаборатория предназначена для оперативного контроля качества асфальтобетонной смеси и асфальтобетона на АБЗ.
Представленная Комплектация Лаборатории для АБЗ обеспечивает:
1. Определение зернового состава заполнителей по ГОСТ 58401.1-2019.
2. Определение объема пустот по ГОСТ Р 58402.7-2019.
3.   Испытания и контроль качества асфальтобетонной смеси:
- приготовление асфальтобетонной смеси;
- определения максимальной плотности асфальтобетонной смеси, значение которой применяют для расчета воздушных пустот в асфальтобетоне по ГОСТ Р 58401.16-2019.
- определение содержания битума в асфальтобетонных смесях методом потери веса при сжигании по ГОСТ Р 58401.15-2019.
4.   Изготовление асфальтобетонных образцов:
- подготовка цилиндрических образцов из горячей а/б смеси на Гираторном Уплотнителе (компактор) по ГОСТ Р 58401.13-2019.
5.   Проведение испытаний асфальтобетонных образцов:
- определение сопротивлению пластическому течению цилиндрических образцов по ГОСТ Р 58406.8-2019;
- определение водостойкости и адгезионных свойств по ГОСТ 58401.18-2019;
- определения прочности при растяжении при изгибе по ГОСТ Р 58406.6 -2020;
- определения предельной относительной деформации растяжения по ГОСТ Р 58406.6 -2020.
- определения характеристик сдвигоустойчивости (по схеме Маршалла).
Лаборатория состоит из:
1. Контейнера – здания усиленного.
2. Комплекта приборов, оборудования и лабораторной мебели.

Описание и технические характеристики Контейнера-здания усиленного.

Контейнер-здание усиленное (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.

Основные технические характеристики:
1.  Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2.  Снеговая нагрузка - 100 кгс/м²; ветровая нагрузка - 48 кгс/м² .
3.  Габаритные размеры: длина – 7000 мм, ширина 2400 мм, высота – 2500 мм.
4.  Внутренние размеры: длина – 6700 мм, ширина 2100 мм, высота – 2200 мм.
5.  Степень огнестойкости – V
6.  Масса – около 4500 кг.
Устройство и комплектация:
1. Конструкция стен и потолка многослойная:
- наружная обшивка - профнастил С8 цвет белый RAL 9003;
- внутренняя обшивка стен здания выполнена из МДФ;
- утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2. Конструкция пола многослойная:
- дно - металлический оцинкованный лист толщина 0,8 мм;
- гидроизоляция из полиэтилена толщиной 100 мкм;
- обрешетка из бруса 50х150 мм;
- утеплитель ROCKWOOL - 100 мм;
- чистовой пол - половая доска толщиной 30 мм, рифленый алюминиевый лист.
3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
5. Кондиционер СПЛИТ – 1 шт.
6. Огнетушитель ОП-4 – 1 шт.
7. Обогреватель мобильный – 1 шт.
8. Тепловая завеса – 1 шт.
9. Входная дверь – металлическая утепленная.
10. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
11. Паспорт и инструкция по эксплуатации контейнера-здания.

Комплект приборов, оборудования и лабораторной мебели
комплексной лаборатории для АБЗ.

№	Номенклатура	Количество	Ед.
1	Аппарат для определение пустот Ригдена, уплотнение мин. порошка ГОСТ Р 58402.7-2019	1	шт.
2	Вакуумная установка ВУ-976А для а/б образцов (нерж)	1	шт.
3	Вакуумный пикнометр ВП-5 (с вакуум.насосом и встрях. уст-вом) по ГОСТ Р 58401.16-2019	1	шт.
4	Ведро оцинкованное 9 л	2	шт.
5	Весы Shinko AJ-6200CE (6200 г/0.01 г) ViBRA	1	шт.
6	Весы лабораторные электронные DEMCOM DX-10001С (10кг/0,1г)	1	шт.
7	Весы электронные ПВм-3/15-ЖКИ (до 15 кг)	1	шт.
8	Вращательный уплотнитель гидравлический (гиратор) УВГ-1АБ по ГОСТ Р 58401.13-2019.	1	шт.
9	Вытяжка производственная d=150 мм (600х600) мм	1	шт.
10	Гигрометр психрометрический ВИТ-2 (15°...40°)	1	шт.
11	Колба мерная 1-250-2 (250 мл)	2	шт.
12	Комплект сит (13 шт) по ГОСТ 58401.1-2019 квадратная ячейка (ПКв) d=300 мм нерж	1	шт.
13	Комплект сит ЛО-251/1 для а/бетона (нерж.) d=200 мм	1	шт.
14	Контейнер-здание (усиленное 2400х7000х2500 мм) с кондиционером	1	шт.
15	Корзина (перфорированная оцинк. сталь) с ячейкой 3,0 мм ГОСТ Р 58402.6-2019 (ПНСТ 78-2015)	1	шт.
16	Корзина (тканая нерж. сталь) с ячейкой 6,3±2,0 мм по ГОСТ Р 58401.23-2019	1	шт.
17	Корзина для выжигания асфальтобетоной смеси с лотком и захватом ГОСТ 58401.15 -2019	1	шт.
18	Котелок 4,5 л для разогрева асфальтобетонной смеси (цилиндрический матовый)	1	шт.
19	Котелок 6 л для разогрева асфальтобетонной смеси (цилиндрический матовый)	1	шт.
20	Линейка метал. 30 см	2	шт.
21	Линейка метал. 50 см	2	шт.
22	Металлическая штыковка диаметр 10 мм (ГОСТ Р 58406.9-2019)	1	шт.
23	Металлический стержень ø (15,0±2,0) мм, длина - 300 мм ПНСТ 179-2016	1	шт.
24	Мойка бытовая (типа МОЙДОДЫР)	1	шт.
25	Морозильная камера Liebherr GP 1476 (-18°С)	1	шт.
26	Муфельная печь ЭКПС-50 СПУ мод. 5003 (+50...+1100 °С, одноступенч. регулятор, с вытяжкой)	1	шт.
27	Набор ножей из четырех штук	1	шт.
28	Пресс для асфальтобетона ПМ-1А-70АБ	1	компл.
29	Противень лабораторный (242х330х40 мм)	3	шт.
30	Противень лабораторный (330х440х40 мм)	3	шт.
31	Секундомер механический простой СОП (типа СОПпр-2а-3-000)	1	шт.
32	Совок для сыпучих материалов диаметр 80х150 мм (нерж.сталь)	2	шт.
33	Стакан стекл. с носиком высокий В-1-800 с/д	1	шт.
34	Стакан стекл. с носиком низкий Н-1-800 с/д	1	шт.
35	Стеллаж лабораторный (700х500х1800 мм)	1	шт.
36	Стол лабор. (нерж) усиленный (нагрузка 250 кг) с полкой (нерж) 800х600х750мм для ПМ-1А	1	шт.
37	Стол лабораторный (750х600х890 мм) для СНОЛ (без полки)	1	шт.
38	Стол лабораторный (нерж) (700х800х550 мм) усиленный 150 кг. для ЭКПС-50	1	шт.
39	Стол лабораторный (нерж) с полкой (нерж) 1000х600х750 мм	1	шт.
40	Стол лабораторный (нерж) с полкой (нерж) 600х600х750 мм	1	шт.
41	Стол лабораторный (нерж) с полкой (нерж) 800х500х750 мм	1	шт.
42	Стол лабораторный (нерж) с полкой (нерж) 800х600х600 мм	1	шт.
43	Стол лабораторный 1400х600х750 мм	1	шт.
44	Стол лабораторный для ВУ (нерж) 500х500х400 мм	1	шт.
45	Стул лабораторный	1	шт.
46	Термометр биметаллический ТБП-40 (0...200°С) ц.д. 2°С	2	шт.
47	Термометр СП-2П (0...150) жидк., р.ч. 160мм	2	шт.
48	Термостат универсальный ТС-100 (для термостатирования асфальтобетонных образцов)	1	шт.
49	Тумба подкатная ТП-1 (432х522х690 мм) с ящиками	1	шт.
50	Установка для гидростатического взвешивания ГСВ-Л (лебедка,корзина,емкость)	1	шт.
51	Устройство для опр-я объема пустот (оценка угловатости) мелкого заполнителя ГОСТ Р 58402.4-2019	1	шт.
52	Шаблон для определения лещадности щебня КП-601/5 (соотношение 3:1) ГОСТ 8269.0-97	1	шт.
53	Шкаф для приборов ШМА-0,5 (400х500х1850)	1	шт.
54	Шкаф для раздевалки ШР-11-400 (1850х400х500 мм)	1	шт.
55	Шкаф сушильный ШС-80-01 ( до 350°С) мод.2014, с вентил., камера и корпус -нержавеющая сталь	1	шт.
56	Штангенциркуль ШЦ-1-150 (ц.д. 0,05 мм) ЧИЗ с поверкой	1	шт.
57	Электроплитка Веста-2 (двухконфорочная)	1	шт.

Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Все оборудование установлено и закреплено в контейнере-здании, и подключено к внутренней электросети.

Срок готовности к отгрузке: в течение 45 рабочих дней.
Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Возможна доставка по России и СНГ автомобильным или ж/д транспортом. (в стоимость не включена)

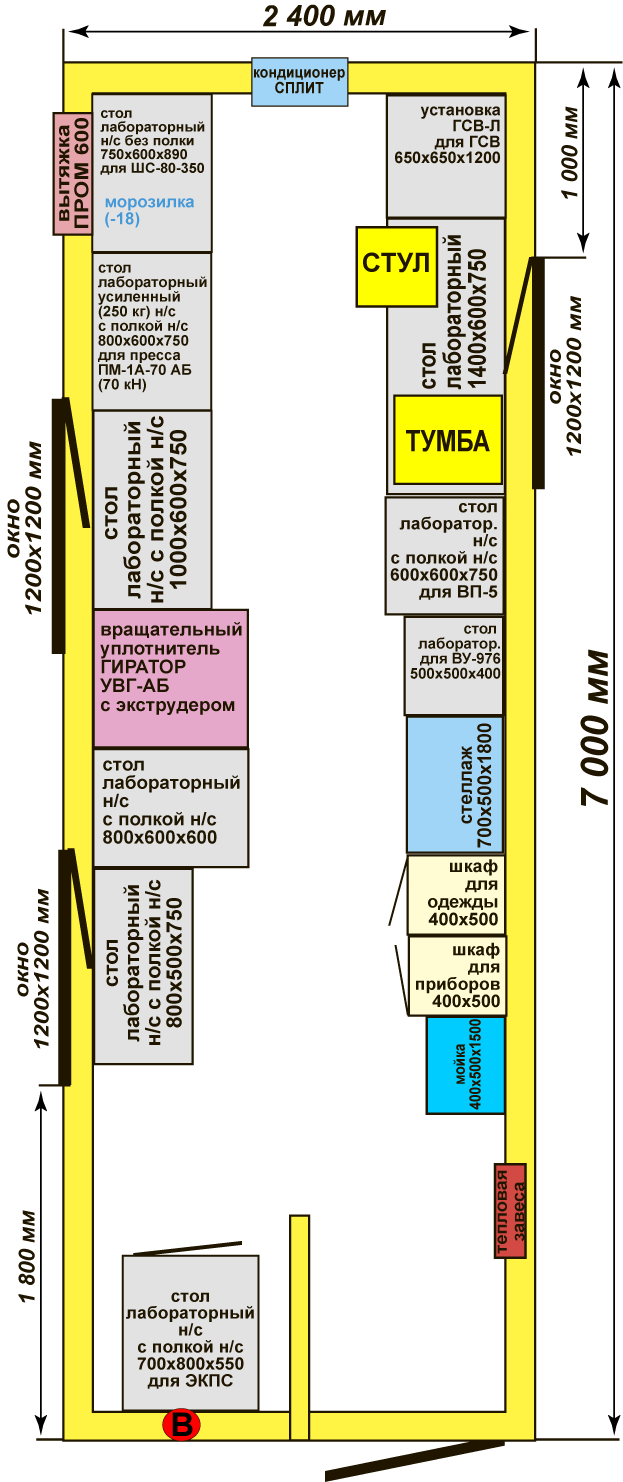

Схема размещения оборудования и лабораторной мебели в Комплексной Лаборатории для АБЗ

Комплектация:

1. Окна - 2-х камерный пластиковый стеклопакет
1200x1200 мм одна створка поворотно-откидная.

2. На окне решетка.

3. Входная дверь - металлическая. Врезной замок.

4. Отделка - МДФ.

5. Пол - алюминиевый рифленый лист.

6. Обогреватель - 2 шт.(мобильный маслянный)

7. На окнах - жалюзи.

8. Все оборудование и мебель установлено
согласно схеме, закреплено и подключено
к внутренней электросети.

9. Огнетушитель -1 шт.

10.Тепловая Завеса -1 шт.

Все оборудование установлено в контейнере-здании и подключено к внутренней электросети.
