Мобильная Лаборатория на Стройплощадку

Мобильная Лаборатория Контроля Качества
на базе Контейнера-здания (2400х6000х2500) усиленного с КНТ

     Лаборатория предназначена для оперативного контроля качества бетона и грунта на участке строительства.
Представленная Комплектация Лаборатории СК обеспечивает:
  1. Изготовление бетонных образцов - по ГОСТ 10180-2012.
  2. Хранение бетонных образцов - по ГОСТ 10180-2012.
  3. Испытание бетонных образцов – прочность по ГОСТ 10180-2012.
  4. Определение удобоукладываемости бетонной смеси по ГОСТ 10181-2000 по показателю жесткости.
  5. Оперативный неразрушающий контроль прочности и однородности бетона и раствора методом ударного импульса по ГОСТ 22690.
  6. Контроль дефектов, определения прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях (ультразвуковой метод) по ГОСТ 17624
  7. Определения параметров щебня (гравия) по ГОСТ 8269.0-97.
  8. Определения срока начала и конца схватывания строительных смесей по ГОСТ Р 56587-2015.
  9. Контроль толщины защитного слоя бетона и расположение арматуры в железобетонных изделиях магнитным методом в соответствии с ГОСТ 22904-93.
10. Неразрушающий контроль прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.
11. Контроль качества уплотнения грунта по ГОСТ 19912-2001.
12. Определение оптимальной влажности и максимальной плотности методом Проктора по ГОСТ Р 70456.
13. Контроль качества уплотнения щебеночных и гравийных оснований из смесей по ГОСТ 25607-94.

Лаборатория состоит из:
1.  Контейнера – здания усиленного с Камерой Нормального Твердения (КНТ).
2.  Комплекта приборов, оборудования и лабораторной мебели.

Описание и технические характеристики Контейнера-здания с КНТ.

     Контейнер-здание усиленное с КНТ (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
     Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
     Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.

Основные технические характеристики:
1. Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2. Снеговая нагрузка - 100 кгс/м²; ветровая нагрузка - 48 кгс/м² .
3. Габаритные размеры: длина – 6000 мм, ширина 2400 мм, высота – 2500 мм.
4. Внутренние размеры: длина – 5700 мм, ширина 2100 мм, высота – 2250 мм.
5. Степень огнестойкости – V
6. Масса – около 3500 кг.

Устройство и комплектация:
    1. Конструкция стен и потолка многослойная:
         - наружная обшивка - профнастил С8 цвет белый RAL 9003;
         - внутренняя обшивка стен здания выполнена из МДФ;
         - утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
    2. Конструкция пола многослойная:
         - дно - металлический оцинкованный лист толщина 0,8 мм;
         - гидроизоляция из полиэтилена толщиной 100 мкм;
         - обрешетка из бруса 50х150 мм;
         - утеплитель ROCKWOOL - 100 мм;
         - чистовой пол - половая доска толщиной 30 мм, ЦСП 12 мм, алюминиевый рифленый лист.
    3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
    4. Камера нормального твердения (КНТ) встроенная в контейнер-здание – обеспечивает автоматическое поддержание температуры и влажности (кондиционер, увлажнитель и нагреватель) согласно ГОСТ 10180-2012 при любых погодных условиях.
        Дверь в КНТ - пластиковая. Камера нормального твердения (КНТ) – укомплектована стеллажами и вставками для обеспечения хранения бетонных образцов в соответствии с ГОСТ 10180-2012.
        На Камеру нормального твердения (КНТ) выдается вся необходимая документация (паспорт, аттестат и протокол аттестации)
    5. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
    6. Кондиционер оконный – 1 шт. в КНТ. Кондиционер СПЛИТ - 1 шт.
    7. Огнетушитель ОП-4 – 1 шт.
    8. Обогреватель мобильный (масляный 1,5 кВт) – 1 шт.
    9. Тепловая завеса – 1 шт.
  10. Входная дверь – металлическая утепленная.
  11. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
  12. Паспорт и инструкция по эксплуатации контейнера-здания.

Комплект приборов, оборудования и лабораторной мебели мобильной лаборатории

Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Все оборудование установлено и закреплено  в контейнере-здании, и подключено к внутренней электросети.

Срок готовности к отгрузке: в течение 45 (сорок пять) рабочих дней.
Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Возможна доставка по России и СНГ автомобильным или ж/д транспортом .

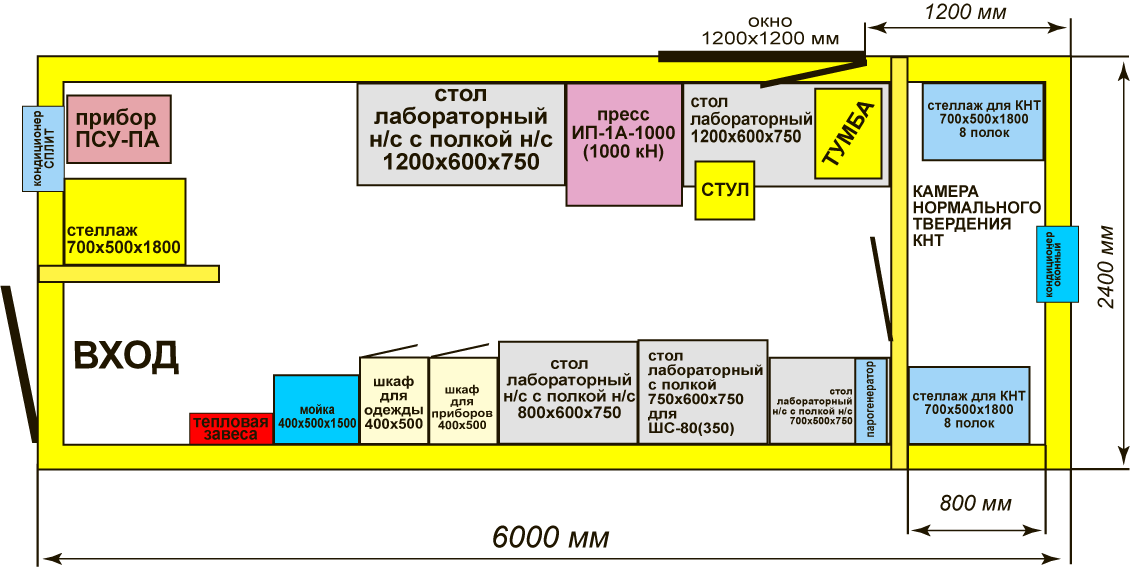

Схема размещения оборудования и лабораторной мебели
в Мобильной Лаборатории (220В)

Комплектация:
1.    Окна - 2-х камерный пластиковый стеклопакет 1200x1200 мм одна створка поворотно-откидная.
2.    На окне решетка.
3.    Входная дверь - металлическая. 2 замка.
4.    Вторая дверь - шпонированная
5.    Отделка - МДФ.
6.    Пол - алюминиевый рифленый лист.
7.     Обогреватель - 2 шт.(мобильный маслянный)
8.     На окнах - жалюзи.
9.     Все оборудование и мебель установлено согласно схеме, закреплено и подключено к внутренней электросети.
10.    Огнетушитель - 1 шт.
11.    Тепловая Завеса -1 шт.

Камера КНТ обеспечивает автоматическое поддержание температуры и влажности (кондиционер, увлажнитель, нагреватель) согласно ГОСТ 10180-90 при любых погодных условиях.
Дверь в КНТ - пластиковая.
