Моб. Лаборатория для АБЗ 6 м. ГОСТ Р 58401.13-2019 (ГИРАТОР УВГ-1АБ)



Моб. Лаборатория для АБЗ 6 м.  ГОСТ Р 58401.13-2019 (ГИРАТОР УВГ-1АБ)

Представленная Комплектация Лаборатории для АБЗ обеспечивает:

1.    Определение зернового состава заполнителей по ГОСТ 58401.1-2019.
2.    Определение объема пустот по ГОСТ Р 58402.7-2019.
3.    Испытания и контроль качества асфальтобетонной смеси:
   - приготовление асфальтобетонной смеси;
   - определения максимальной плотности асфальтобетонной смеси, значение которой применяют для расчета воздушных пустот в асфальтобетоне по ГОСТ Р 58401.16-2019.
4.    Изготовление асфальтобетонных образцов:
         - подготовка цилиндрических образцов из горячей а/б смеси на Гираторном Уплотнителе (компактор) по ГОСТ Р 58401.13-2019.
5.    Проведение испытаний асфальтобетонных образцов:
   - определение сопротивлению пластическому течению цилиндрических образцов по ГОСТ Р 58406.8-2019;
   - определение водостойкости и адгезионных свойств по ГОСТ58401.18-2019;
   - определения прочности при  растяжении при изгибе по ПНСТ 179-2016;
   - определения предельной относительной деформации растяжения по ПНСТ 179-2016;
   - определения характеристик сдвигоустойчивости (по схеме Маршалла).

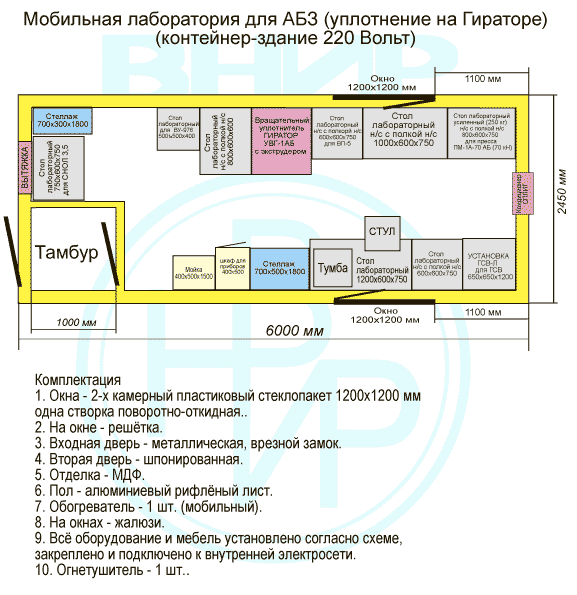

Лаборатория состоит из:

1. Контейнера – здания усиленного.
2. Комплекта приборов, оборудования и лабораторной мебели.

Описание и технические характеристики Контейнера-здания усиленного.

      Контейнер-здание усиленное (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
      Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
      Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.

Основные технические характеристики:

1. Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2. Снеговая нагрузка - 100 кгс/м2; ветровая нагрузка - 48 кгс/м2.
3. Габаритные размеры: длина – 6000 мм, ширина 2450 мм, высота – 2500 мм.
4. Внутренние размеры: длина – 5700 мм, ширина 2150 мм, высота – 2250 мм.
5. Степень огнестойкости – V
6. Масса – около 3500 кг.

Устройство и комплектация:

1. Конструкция стен и потолка - многослойная:
     - наружная обшивка - профнастил С8 цвет белый RAL 9002;
     - внутренняя обшивка стен здания выполнена из МДФ;
     - утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2. Конструкция пола - многослойная:
     - дно - металлический оцинкованный лист толщина 0,8 мм;
     - гидроизоляция из полиэтилена толщиной 100 мкм;
     - обрешетка из бруса 50х150 мм;
     - утеплитель ROCKWOOL - 100 мм;
     - чистовой пол - половая доска толщиной 30 мм, рифленый алюминиевый лист.
3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
5. Кондиционер СПЛИТ – 1 шт.
6. Огнетушитель ОП-4 – 1 шт.
7. Обогреватель мобильный – 1 шт.
8. Входная дверь – металлическая утепленная.
9. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
10. Паспорт и инструкция по эксплуатации контейнера-здания.

Комплект приборов, оборудования и лабораторной мебели
Мобильной лаборатории для АБЗ.


Номенклатура

Количество  Ед.
1 Аппарат для определение пустот Ригдена , уплотнение мин. порошка ГОСТ Р 58402.7-2019 1  шт.
2 Вакуумная установка ВУ-976А для а/б образцов (нерж) 1  шт.
3 Вакуумный пикнометр ВП-5 (с вакуум.насосом и встрях. уст-вом) по ГОСТ Р 58401.16-2019 1  шт.
4 Ведро оцинкованное 9 л. 2  шт.
5 Весы электронные ПВм-3/32-ЖКИ (до 32 кг) 1  шт.
6 Вращательный уплотнитель гидравлический (гиратор) УВГ-1АБ по ГОСТ Р 58401.13-2019 1  шт.
7 Вытяжка бытовая (нерж). 1  шт.
8 Гигрометр психрометрический ВИТ-2 (15°...40°) 1  шт.
9 Колба мерная 1-250-2 (250 мл) 2  шт
10 Комплект сит (13 шт) по ГОСТ 58401.1-2019 квадратная ячейка (ПКв) d=300 мм нерж 1  компл.
11 Комплект сит ЛО-251/1 для а/бетона (оцинков.) d=200 мм 1  компл.
12 Контейнер-здание (усиленное 2450х6000х2500 мм) с кондиционером 1  шт.
13 Корзина (перфорированная оцинк. сталь) с ячейкой 3,0 мм ГОСТ Р 58402.6-2019 (ПНСТ 78-2015) 1  шт.
14 Корзина (тканая нерж. сталь) с ячейкой 6,3±2,0 мм по ГОСТ Р 58401.23-2019 1  шт.
15 Котелок 4,6 л для разогрева асфальтобетонной смеси (конический травленый) 1  шт
16 Котелок 6 л для разогрева асфальтобетонной смеси (конический травленый) 1  шт.
17 Линейка метал. 30 см. 2  шт.
18 Линейка метал. 50 см. 2  шт.
19 Металлическая штыковка диаметр 10 мм (ГОСТ Р 58406.9-2019) 1  шт.
20 Металлический стержень ø (15,0±2,0) мм, длина - 300 мм ПНСТ 179-2016 1  шт.
21 Набор ножей из четырех штук 1  компл.
22 Пресс для асфальтобетона ПМ-1А-70АБ 1  шт.
23 Противень лабораторный (242х330х50 мм) 3  шт.
24 Противень лабораорный (330х440х40 мм) 3  шт.
25 Секундомер механический простой СОП (типа СОПпр-2а-3-000) 1  шт.
26 Совок для сыпучих материалов диаметр 80х150 мм (нерж.сталь) 2  шт.
27 Стакан стекл. с носиком высокий В-1-800 с/д 1  шт.
28 Стакан стекл. с носиком низкий Н-1-800 с/д 1  шт.
29 Стеллаж лабораторный (700х300х1800 мм) 1  шт.
30 Стеллаж лабораторный (700х500х1800 мм) 1  шт.
31 Стол лабор. (нерж) усиленный (нагрузка 250 кг) с полкой (нерж) 800х600х750мм для ПМ-1А 1  шт.
32 Стол лабораторный (нерж) 500х500х400 мм 1  шт.
33 Стол лабораторный (нерж) с полкой (нерж) 1000х600х750 мм 1  шт.
34 Стол лабораторный (нерж) с полкой (нерж) 600х600х750 мм 2  шт.
35 Стол лабораторный (нерж) с полкой (нерж) 800х600х600 мм 1  шт.
36 Стол лабораторный 1200х600х750 мм 1  шт.
37 Стол лабораторный с полкой (750х600х750 мм) для СНОЛ 1  шт.
38 Стул лабораторный 1  шт.
39 Термометр биметаллический ТБП-40 (0...200°С) ц.д. 2°С 2  шт.
40 Термометр СП-2П (0...150) жидк., р.ч. 160мм 2  шт.
41 Термостат универсальный ТС-100 (для термостатирования асфальтобетонных образцов) 1  шт.
42 Тумба подкатная ТП-1 (432х522х690 мм) с ящиками 1  шт.
43 Установка для гидростатического взвешивания ГСВ-Л (лебедка,корзина,емкость) 1  шт.
44 Устройство для опр-я объема пустот (оценка угловатости) мелкого заполнителя ГОСТ Р 58402.4-2019 1  шт.
45 Шаблон для определения лещадности щебня КП-601/5 1  шт.
46 Шкаф для приборов ШМА-0,5 (400х500х1850) 1  шт.
47 Штангенциркуль ШЦ-1-150 (ц.д. 0,05 мм) ЧИЗ с поверкой 1  шт.
48 Электронные весы A&D GX-10002A (10200г/0,01г) 1  шт.
49 Электропечь СНОЛ 58/350 (до 350°С) (ALSP112100J001) с вентилятором, электронный терморегулятор 1  шт.
50 Электроплитка Веста-2 (двухконфорочная) 1  шт.

Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.

Все оборудование установлено в контейнере-здании и подключено к внутренней электросети.

Срок готовности к отгрузке: в течение 55 (пятьдесят пять) рабочих дней.
Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Возможна доставка по России и СНГ автомобильным или ж/д транспортом.


Все оборудование установлено в контейнере-здании и подключено к внутренней электросети.
