Комплексная Мобильная Лаборатория для БСУ (РБУ)
на базе двух Контейнеров-зданий (2400х6000х2500)
Лаборатория предназначена для оперативного контроля качества цемента, щебня и гравия, песка, бетона, раствора, бетонной и растворной смеси.
Представленная Комплектация Лаборатории для БСУ (РБУ) обеспечивает:
1. Входной контроль цемента (активность, плотность, тонкость помола, определение марки) по ГОСТ 310.1 – 310.6, ГОСТ 30744-2001.
2. Входной контроль инертных заполнителей (щебень, песок) по ГОСТ 8269.0-97, ГОСТ 8735-88.
3. Изготовление, хранение бетонных образцов по ГОСТ 10180-2012.
4. Испытание контрольных образцов бетона по основным параметрам:
- прочность по ГОСТ 10180-2012;
- морозостойкость по ГОСТ 10060.3-95;
- водонепроницаемость по ГОСТ 12730.5.
5. Выходной контроль бетонной смеси по ГОСТ 10181-2000.
6. Выходной контроль растворной смеси по ГОСТ 5802-86.
7. Подбор состава бетона по ГОСТ 27006-86.

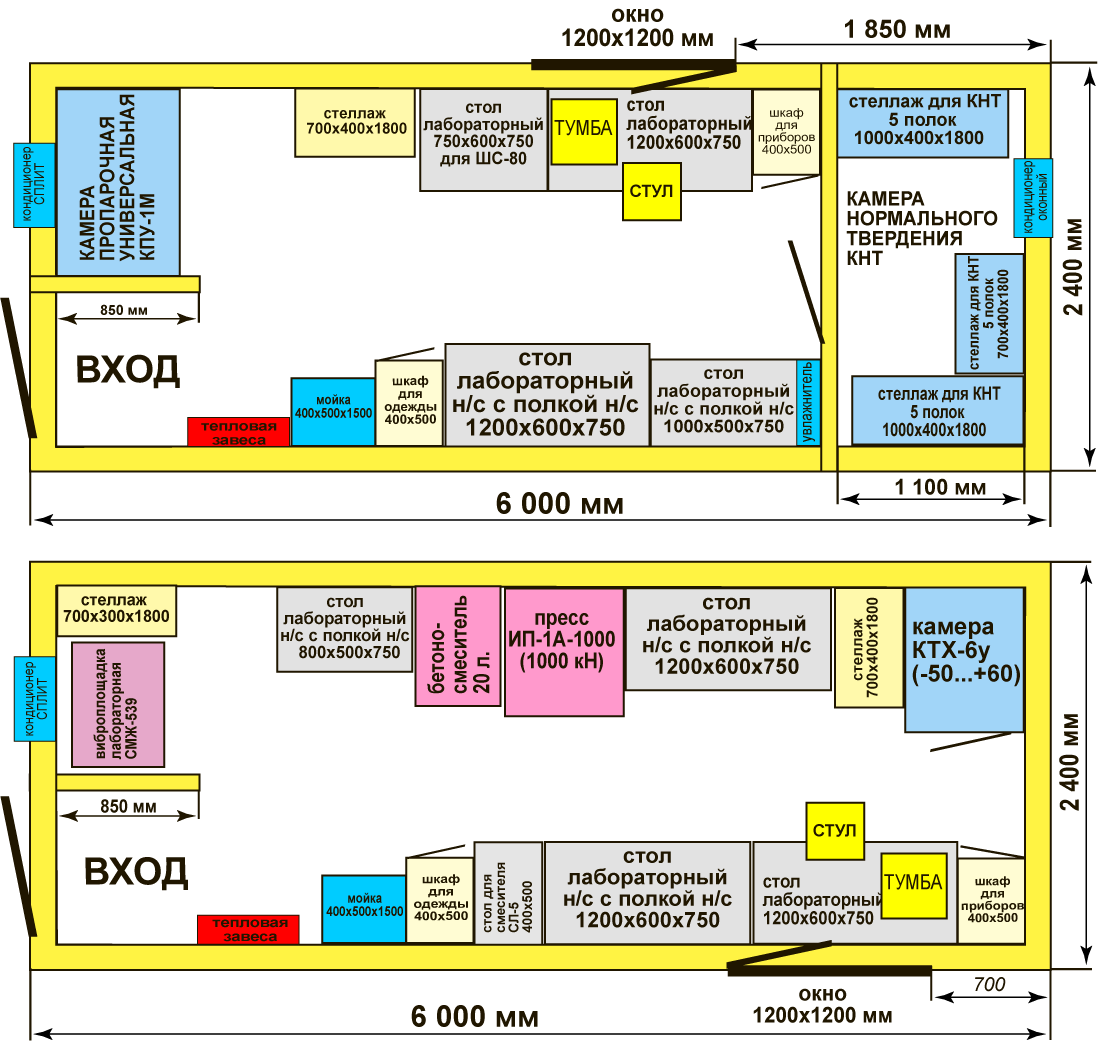

Лаборатория состоит из:
1. Контейнера – здания №1 усиленного с КНТ (Камера Нормального Твердения)
2. Контейнера – здания №2 усиленного.
3. Комплекта приборов, оборудования и лабораторной мебели.
Описание и технические характеристики Контейнера-здания №1 усиленного с КНТ.
Контейнер-здание усиленное с КНТ (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.
Основные технические характеристики:
1. Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2. Снеговая нагрузка - 100 кгс/м2; ветровая нагрузка - 48 кгс/м2 .
3. Габаритные размеры: длина – 6000 мм, ширина 2400 мм, высота – 2500 мм.
4. Внутренние размеры: длина – 5700 мм, ширина 2050 мм, высота – 2250 мм.
5. Степень огнестойкости – V
6. Масса – около 3500 кг.
1. Конструкция стен и потолка многослойная:
- наружная обшивка - профнастил С8 цвет белый RAL 9003;
- внутренняя обшивка стен здания выполнена из МДФ;
- утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2. Конструкция пола многослойная:
- дно - металлический оцинкованный лист толщина 0,8 мм;
- гидроизоляция из полиэтилена толщиной 100 мкм;
- обрешетка из бруса 50х150 мм;
- утеплитель блочный - 100 мм;
- чистовой пол - половая доска толщиной 30 мм, ЦСП 12 мм, алюминиевый рифленый лист.
3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4. Камера нормального твердения (КНТ) встроенная в контейнер-здание – обеспечивает автоматическое поддержание температуры и влажности (кондиционер, увлажнитель и нагреватель) согласно ГОСТ 10180-2012 при любых погодных условиях.
Дверь в КНТ - пластиковая. Камера нормального твердения (КНТ) – укомплектована стеллажами и вставками для обеспечения хранения бетонных образцов в соответствии с ГОСТ 10180-2012.
На Камеру нормального твердения (КНТ) выдается вся необходимая документация (паспорт, аттестат и протокол аттестации)
5. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
6. Кондиционер оконный – 1 шт. Кондиционер СПЛИТ – 1 шт
7. Огнетушитель ОП-4 – 1 шт.
8. Обогреватель мобильный (масляный 1,5 кВт) – 1 шт. Тепловая завеса -1 шт.
9. Входная дверь – металлическая утепленная.
10. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
11. Паспорт и инструкция по эксплуатации контейнера-здания.
Описание и технические характеристики Контейнера-здания №2 усиленного.
Контейнер-здание усиленное (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.
Основные технические характеристики:
1. Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2. Снеговая нагрузка - 100 кгс/м2; ветровая нагрузка - 48 кгс/м2 .
3. Габаритные размеры: длина – 6000 мм, ширина 2400 мм, высота – 2500 мм.
4. Внутренние размеры: длина – 5700 мм, ширина 2050 мм, высота – 2250 мм.
5. Степень огнестойкости – V
6. Масса – около 3500 кг.
Устройство и комплектация:
1. Конструкция стен и потолка многослойная:
- наружная обшивка - профнастил С8 цвет белый RAL 9003;
- внутренняя обшивка стен здания выполнена из МДФ;
- утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2. Конструкция пола многослойная:
- дно - металлический оцинкованный лист толщина 0,8 мм;
- гидроизоляция из полиэтилена толщиной 100 мкм;
- обрешетка из бруса 50х150 мм;
- утеплитель блочный - 100 мм;
- чистовой пол - половая доска толщиной 30 мм, ЦСП 12 мм, алюминиевый рифленый лист.
3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
5. Кондиционер СПЛИТ – 1 шт
6. Огнетушитель ОП-4 – 1 шт.
7. Обогреватель мобильный (масляный 1,5 кВт) – 1 шт. Тепловая завеса -1 шт.
8. Входная дверь – металлическая утепленная.
9. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
10. Паспорт и инструкция по эксплуатации контейнера-здания.
Комплект приборов, оборудования и лабораторной мебели комплексной лаборатории для БСУ (РБУ).
|
№ |
Номенклатура |
Количество |
Ед. |
|
1 |
Ареометры типа АОН-1 (набор 19 шт.) комплект |
1 |
шт. |
|
2 |
Бетоносмеситель лабораторный (20л/10л) принудительного типа (Fortis) |
1 |
шт. |
|
3 |
Ванна ВГЗ с гидрозатвором для хран-я цем.образцов |
1 |
шт. |
|
4 |
Весы ADAM HCB-602H (600г/0,01г) |
1 |
шт |
|
5 |
Весы товарные ТВ-S-60.2-А1 (60 кг/20 г) электронные с 1 датчиком без стойки |
1 |
шт. |
|
6 |
Весы электронные ПВм-3/15-ЖКИ (до 15 кг) |
1 |
шт. |
|
7 |
Виброплощадка лаб. СМЖ-539 М (100кг) 220 В |
1 |
шт |
|
8 |
Вискозиметр ВБ-1У(жесткость бет.смеси) типа КП-134 |
1 |
шт. |
|
9 |
Влагомер строительных материалов ВСМ-1 |
1 |
шт. |
|
10 |
Воронка ЛОВ (насыпной вес песка) |
1 |
шт. |
|
11 |
Гигрометр психрометрический ВИТ-2 (15°...40°) |
1 |
шт. |
|
12 |
Ёмкость с крышкой 120х120х140 мм нерж. сталь для образцов 100х100х100 (морозостойкость) |
12 |
шт. |
|
13 |
Игла длинная к прибору ОГЦ-1 "Вика" (испытание цемента по ГОСТ 310.3-76) |
1 |
шт. |
|
14 |
Игла короткая к прибору ОГЦ-1 "Вика" (испытание цемента по ГОСТ 30744-2001) |
1 |
шт. |
|
15 |
Измеритель вовлечённого воздуха TESTING (8 л) с ручным насосом (2.0334) |
1 |
шт |
|
16 |
Камера пропар. универс. КПУ-1М (20...100°) нерж. |
1 |
шт. |
|
17 |
Камера тепла и холода КТХ-6У ( -55...+60°С) 6 образцов (100х100х100) |
1 |
шт. |
|
18 |
Кельма КБ |
2 |
шт |
|
19 |
Колба Ле-Шателье-Кандло (с калибровкой) |
1 |
шт. |
|
20 |
Комплект сит метал. d=300 мм (типа сит КСИ) (10 сит по ГОСТ 9758-2012) оцинк. |
1 |
шт. |
|
21 |
Комплект сит СМП-М (0.05, 0.315 мм, поддон) метал. d=300 мм оцинк. |
1 |
шт |
|
22 |
Комплект сит типа КП-109/1 (016,...70мм) (19 сит) d=300 мм оцинк. |
1 |
шт |
|
23 |
Комплект форм КП-116 (для определения коэффициента дробимости щебня, гравия) |
1 |
шт. |
|
24 |
Контейнер-здание (усиленное 2400х6000х2500 мм) с камерой нормального твердения |
1 |
шт. |
|
25 |
Контейнер-здание (усиленное 2400х6000х2500 мм) с кондиционером |
1 |
шт. |
|
26 |
Конус КА в комплекте с воронкой |
2 |
шт |
|
27 |
Конусная форма, встряхивающий стол РБС (расплыв бет. смеси по ГОСТ 10181-2014) |
1 |
шт. |
|
28 |
Крепеж для сит диам 300 мм к виброплощадке (СМЖ ,ВПЛ, Грохот) |
1 |
шт. |
|
29 |
Лабораторный встряхивающий столик ЛВС (консистенции цем. раствора) |
1 |
шт |
|
30 |
Линейка метал. 30 см |
2 |
шт |
|
31 |
Линейка метал. 50 см |
2 |
шт. |
|
32 |
Лопатка ЛЗ для цементного р-ра (нерж. сталь) |
2 |
шт. |
|
33 |
Лупа измерительная ЛИ-3-10х с подсветкой (L30) с поверкой |
1 |
шт. |
|
34 |
Машина для испытания на сжатие ИП-1А-1000 (1000кН) |
1 |
шт. |
|
35 |
Мерная металлическая посуда МП-20л |
1 |
шт. |
|
36 |
Мерная посуда МП (комплект 1,2,5,10 л) оцинк. сталь |
2 |
шт |
|
37 |
Мойка бытовая (типа МОЙДОДЫР) |
2 |
шт. |
|
38 |
Набор щупов №2 (0,02...0,5 мм) с калибровкой длина 70 мм |
1 |
шт. |
|
39 |
Насадка к форме 40х40х160 мм трехсекционная |
1 |
шт. |
|
40 |
Песок стандартный монофракционный ГОСТ 6139 (25 кг) |
1 |
шт. |
|
41 |
Песок стандартный полифракционный ГОСТ 6139 (1350 г) |
5 |
шт. |
|
42 |
Пестик фарф. №3 (дл. 170мм) |
1 |
шт |
|
43 |
Пресс ПРГ-1-10 (10 кН/1т) с поверкой |
1 |
шт |
|
44 |
Прибор "АГАМА-2РМ" с поверкой |
1 |
шт |
|
45 |
Прибор Вика ОГЦ-1 (ГОСТ 310.3-76) |
1 |
шт |
|
46 |
Прибор ИАЦ-04М (активность цемента) |
1 |
шт. |
|
47 |
Прибор КЗМ-4Ц (экспресс-контроль пылевидных частиц) |
1 |
шт |
|
48 |
Прибор НПЛ-1 (отклонение образца 100х100х100 мм от плоскостности) |
1 |
шт. |
|
49 |
Прибор НПР-1(отклонение образца 100х100х100 мм от перпендикулярности) |
1 |
шт. |
|
50 |
Прибор ПГР (для определения подвижности растворной смеси) |
1 |
шт. |
|
51 |
Приспособление к испытательным прессам (изгиб балочек 40х40х160) |
1 |
шт. |
|
52 |
Приспособления (лопатки 2 шт.) для укладки цементного раствора в форму 40х40х160 мм по ГОСТ 30744 |
1 |
шт. |
|
53 |
Противень лабораторный (242х330х40 мм) |
5 |
шт. |
|
54 |
Противень лабораторный (330х440х40 мм) |
5 |
шт |
|
55 |
Секундомер механический простой СОП (типа СОПпр-2а-3-000) |
1 |
шт |
|
56 |
Сито 0,08 мм, d=120 мм (типа КСВ с поддоном и крышкой) оцинк. |
1 |
шт. |
|
57 |
Сито метал. СЦ (сетка 0,9 мм) с поддоном, d=300 мм оцинк.(просеивание проб цемента) |
1 |
шт. |
|
58 |
Смеситель лабораторный СЛ-5 (для приготовления цементного теста) |
1 |
шт. |
|
59 |
Совок металлический для песка |
1 |
шт. |
|
60 |
Совок металлический для щебня |
1 |
шт. |
|
61 |
Сосуд для отмучивания песка (КП-306) |
1 |
шт. |
|
62 |
Сосуд для отмучивания щебня и гравия (КП-305) |
1 |
шт |
|
63 |
Сосуд цилиндрический ЦС-113 |
1 |
шт |
|
64 |
Стакан стекл. с носиком высокий В-1-150 с/д |
2 |
шт |
|
65 |
Стакан стекл. с носиком высокий В-1-250 с/д |
2 |
шт. |
|
66 |
Стакан стекл. с носиком высокий В-1-400 с/д |
2 |
шт. |
|
67 |
Стеллаж лабораторный 1000х400х1800 мм для КНТ (5 полок) |
2 |
шт. |
|
68 |
Стеллаж лабораторный 700х400х1800 мм для КНТ (5 полок) |
1 |
шт. |
|
69 |
Стеллаж лабораторный (700х300х1800 мм) |
1 |
шт. |
|
70 |
Стеллаж лабораторный (700х400х1800 мм) |
2 |
шт. |
|
71 |
Стол лабораторный (400х600х400 мм) для смесителя |
1 |
шт |
|
72 |
Стол лабораторный (нерж) с полкой (нерж) 1000х500х750 мм |
1 |
шт |
|
73 |
Стол лабораторный (нерж) с полкой (нерж) 1200х600х750 мм |
3 |
шт |
|
74 |
Стол лабораторный (нерж) с полкой (нерж) 800х500х750 мм |
1 |
шт. |
|
75 |
Стол лабораторный 1200х600х750 мм |
2 |
шт. |
|
76 |
Стол лабораторный с полкой (750х600х750 мм) для СНОЛ |
1 |
шт. |
|
77 |
Стул лабораторный |
2 |
шт. |
|
78 |
Ступка фарф. №5 диам. 140 мм |
1 |
шт. |
|
79 |
Термогигрометр ТГЦ-1У(-55...85°С/0-100%)вынос.зонд |
1 |
шт. |
|
80 |
Термометр цифр. универсальный ТЦ-1У (-55...+125°С) |
2 |
шт. |
|
81 |
Тумба подкатная ТП-1 (432х522х690 мм) с ящиками |
2 |
шт. |
|
82 |
Устройство ОВС |
1 |
шт. |
|
83 |
Форма 200х200х400 (степень уплотняемости бет. смеси ГОСТ 10181-2014) |
1 |
шт |
|
84 |
Форма балочка 40х40х160 мм (3ФБ40) трехсекционная оцинкованная |
2 |
шт |
|
85 |
Форма куб. 100х100х100 мм двухгнезд. оцинкованная (2ФК100) |
12 |
шт |
|
86 |
Форма куб. 70,7х70,7х70,7 мм трехгнезд. оцинков. (3ФК70,7) |
2 |
шт |
|
87 |
Форма куб. для раствора 70,7х70,7х70,7 (3ФК70,7) без дна |
2 |
шт |
|
88 |
Форма цилиндр. 150х150 мм (ФЦ150) оцинк. |
6 |
шт |
|
89 |
Цилиндр измерительный 3-100-2 с носиком (100 мл, пластм. основание) |
5 |
шт |
|
90 |
Цилиндр измерительный 3-250-2 с носиком (250 мл, пластм. основание) |
5 |
шт |
|
91 |
Цилиндр измерительный 3-50-2 с носиком (50 мл, пластм. основание) |
5 |
шт |
|
92 |
Цилиндр измерительный с носиком 1-1000-2 (1000 мл, стекл. основание) |
2 |
шт. |
|
93 |
Цилиндр измерительный с носиком 1-2000-2 (2000 мл, стекл. основание) |
1 |
шт. |
|
94 |
Чаша затворения ЧЗ |
1 |
шт. |
|
95 |
Шкаф для приборов ШМА-0,5 (400х500х1850) |
2 |
шт. |
|
96 |
Шкаф для раздевалки ШР-11-400 (1850х400х500 мм) |
2 |
шт. |
|
97 |
Шкаф сушильный ШС-80-01 ( до 350°С) мод.2014, с вентил., камера и корпус -нержавеющая сталь |
1 |
шт. |
|
98 |
Штангенциркуль ШЦ-1-150 (ц.д. 0,05 мм) ЧИЗ с поверкой |
1 |
шт |
|
99 |
Штыковка (длина 300 мм, диаметр 12 мм) |
1 |
шт. |
|
100 |
Штыковка (длина 600 мм, диаметр 16 мм) |
1 |
шт. |
|
101 |
Щётка металлическая четырехрядная |
2 |
шт. |
|
102 |
Эксикатор 2-240 без крана, светлое стекло |
1 |
шт. |
Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Все оборудование установлено и закреплено в контейнере-здании и подключено к внутренней электросети.
Срок готовности к отгрузке: в течение 45 (сорок пять) рабочих дней поступления предварительной оплаты.
Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Отгрузка: Товара осуществляется со склада Продавца по адресу: г. Москва , ул. Рябиновая, дом № 63А, стр. 2 .
Возможна доставка по России и СНГ автомобильным или ж/д транспортом (в стоимость не входит)
Схема размещения оборудования и лабораторной мебели в Комплексной Лаборатории для БСУ (РБУ)
Все оборудование установлено в контейнере-здании и подключено к внутренней электросети.
по всем вопросам обращаться:
8 499 500 15 45
Почта info@vnir.ru
