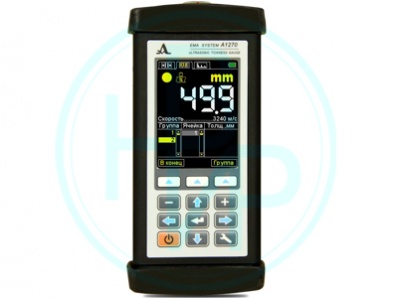

Толщиномер A1270
Толщиномер A1270 электромагнитно-акустический
Применение
Измерение толщины деталей и узлов из металлов и сплавов без применения контактной жидкости
Оценка степени анизотропии проката
Особенности конструкции и работы прибора
Толщиномер А1270 рассчитан на использование совмещенного ЭМА преобразователя сдвиговых (SH) волн производства компании "Акустические Контрольные Системы".
Результат измерения отображается в мм с точностью до второго знака после запятой (одна сотая миллиметра). Прибор имеет возможность записывать и хранить результаты измерений в энергонезависимой панели. Накопленные данные по USB порту можно перенести на внешний компьютер для последующего документирования и распечатки.
Графическая и текстовая информация отображаются на жидкокристаллическом экране с подсветкой для работы при слабом освещении. Для управления прибором используется пленочная клавиатура. Для подключения ЭМА преобразователя применены разъемы LEMO серии 00.
маленькие размеры и вес прибора и преобразователей
расширенный диапазон измеряемых толщин (0,7-100 мм по алюминию)
различные типы ЭМА преобразователей (с радиальной поляризацией, с линейной поляризацией)
работа без применения контактной жидкости
различные режимы работы прибора: измерение, обзор, настройка
легкость и простота в настройке и использовании: настройка на материал, автоматическая настройка скорости
автоматическая настройка основных параметров преобразователя при калибровке
память на 19800 измерений
связь с компьютером по USB-порту
корреляционная обработка сигналов
конструкция прибора по IP65
Расширенное меню настроек прибора, а также несколько режимов работы позволяют применять данный толщиномер для тестирования различных объектов и решения различных задач контроля.
Технические характеристики
Диапазоны измеряемых толщин (по алюминию, ЭМАП Е73921) от 0,7 до 100 мм
Диапазоны измеряемых толщин (по стали, ЭМАП Е73921) от 1,0 до 50 мм
Основная погрешность измерений не более ±(0,01X+0,01) мм, где Х-значение измеряемой толщины
Диапазон настройки скорости ультразвука 1000 ... 9999 м/с
Диапазон рабочих частот 2,5 ... 5,0 МГц
Количество запоминаемых результатов 19800 измерений
Тип дисплея жидкокристаллический
Электропитание (встроенная аккумуляторная батарея) 7,2 В
Время непрерывной работы (с подсветкой) 10 (8) часов
Диапазон рабочих температур от -20°С до +50°С
Габаритные размеры электронного блока 245 х 120 х 40 мм
Масса электронного блока 650 г
Комплектация
1270 - электронный блок ЭМА толщиномера
ЭМАП Е7392 (радиальная поляризация, апертура d 24 мм; толщинометрия алюминия 0,7-100 мм, стали 1,0-30 мм)
Специализированная каретка для перемещения ЭМАП Е7392, Е73921
Кабель LEMO-LEMO одинарный 1,2 м
Чехол для А1270
Зарядное устройство с контроллером питания для А1270
Сетевой адаптер с кабелем для А1270
Кабель связи по USB
Программа переноса данных на ПК в MS Exel
Мягкий кейс для А1270
