Комплект визуального контроля ВИК "Базовый"
Комплект визуального контроля качества сварных соединений ВИК "Базовый"
Применяется для визуального и измерительного контроля качества:
- основного металла;
- сварных соединений и наплавок;
- при подготовке деталей к сварке;
- при сборке соединений деталей (сборочных единиц, изделий) под сварку;
- при изготовлении деталей и сборочных единиц;
- при исправлении дефектов в сварных соединениях и основном металле, который выполняется на стадиях входного контроля основного материала, изготовления (монтажа, ремонта) деталей, сборочных единиц и изделий и при техническом диагностировании состояния металла и сварных соединений в процессе эксплуатации, в т.ч. по истечении расчетного срока службы изделия.
ВИК "Базовый" - это эконом вариант, укомплектованный минимально необходимым инструментом в соответствии с РД 03-606-03 устанавливающим порядок проведения визуального и измерительного контроля на опасных производственных объектах, подконтрольных Ростехнадзору РФ.
С помощью сертифицированного комплекта визуально-измерительного контроля производится оперативный анализ повреждений, выполняются замеры дефектов сварных креплений. Благодаря использованию комплекта, осуществляется контроль структуры металла на всех стадиях изготовления изделия, его запуска в эксплуатацию, а также по истечении срока, на который рассчитана работа контролируемого изделия.

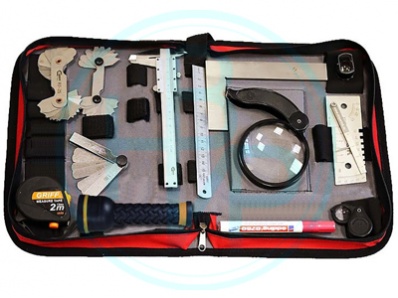

Комплектация
Набор ВИК-1 "Базовый" укомплектован минимально необходимым инструментом в соответствии с инструкцией по визуальному и измерительному контролю РД 03-606-03.
Измерительный инструмент и приборы:
Лупа измерительная L11. Длина шкалы 11 мм. с калибровкой
Штангенциркуль ЩЦ-1-125-0.1 или Штангенциркуль ЩЦЦ-1-125-0.1 с калибровкой
Универсальный шаблон сварщика УШС-3 с калибровкой
Набор щупов № 4 КТ II, диапазон толщин 0,1 ... 1,0 мм. с калибровкой
Набор радиусов №1. Диапазон 1 ... 6 мм. с калибровкой
Линейка измерительная 30 см. с калибровкой
Рулетка измерительная 2 м. с калибровкой
Вспомогательный инструмент, приспособления и дополнительные принадлежности:
Лупа просмотровая ЛПП1-7х
Лупа просмотровая х3 с подсветкой
Маркер по металлу
Мел термостойкий (ДхШхВ) 127х12х4 мм
Фонарь светодиодный 500 люмен
Блокнот и авторучка
Паспорт
Сертификат о калибровке
РД 03-606-03 Инструкция по ВИК
Упаковочная сумка.
Наборы ВИК поставляются в сумке с паспортами заводов изготовителей и образцом технологической карты по визуальному и измерительному контролю.
Вес стандартного набора – 2кг., габариты 37х26х5 см.
По заявке возможна комплектация дополнительными средствами контроля из приложения 5 РБ-089-14.
