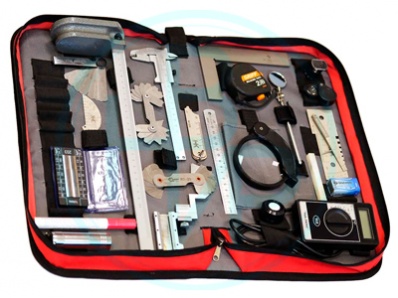

Комплект визуального контроля ВИК "Транснефть"

Комплекты ВИК используеются для визуального и измерительного контроля основного металла и сварных соединений на стадиях входного контроля, подготовки к сварке и оценки их состояния в ходе эксплуатации. Для специалистов различных отраслей промышленности разработаны наиболее подходящие комплекты. На сегодняшний день разработаны следующие комплектации наборов ВИК:

Этот комплект укомплектован дополнительным измерительным инструментом в соответствии с требованиями РД19.100.00-КТН-001-10, устанавливающего порядок неразрушающего контроля сварных соединений при строительстве и ремонте магистральных трубопроводов.
Все инструменты, кроме щупов и радиусов, внесены в Госреестр средств измерения и имеют свидетельство о поверке.

Комплектация
Измерительный инструмент и приборы:
Лупа измерительная ЛИ3-10х.Длина шкалы 15 мм. с поверкой
Штангенциркуль ЩЦ-1-125-0.1 или Штангенциркуль ЩЦЦ-1-125-0.1. с поверкой
Универсальный шаблон сварщика УШС-3 с поверкой
Набор щупов № 4 КТ II, диапазон толщин 0,1-1,0 мм. с калибровкой
Набор радиусов №1. Диапазон 1… 6 мм. с калибровкой.
Набор радиусов №3. Диапазон 7 … 25 мм. . с калибровкой
Линейка измерительная 30 см. с поверкой
Рулетка измерительная 5 м. с поверкой
Угольник УП 160х100 кл. 2 с поверкой
Образцы шероховатости ШП Rz 20, 40, 60, 80 с калибровкой
Люксметр ТКА-Люкс с поверкой

Вспомогательный инструмент, приспособления и дополнительные принадлежности:
Флешка с образцами техкарт, журналов, актов и учебников по ВИК, а так же нормативные акты по данной теме.
Лупа просмотровая ЛПП1-7х
Лупа просмотровая х3 с подсветкой
Маркер по металлу
Мел термостойкий (ДхШхВ) 127х12х4 мм
Фонарь светодиодный 800 люмен
Зеркало телескопическое "Эксперт"
Блокнот и авторучка
Паспорт
Сертификаты о калибровке и свидетельства о поверке
РД 03-606-03 Инструкция по ВИК
Упаковочная сумка

Наборы ВИК поставляются в сумке с паспортами заводов изготовителей и образцом технологической карты по визуальному и измерительному контролю.
Вес стандартного набора – 2кг., габариты 37х26х5 см.
По заявке, наборы могут быть укомплектованы любым дополнительным оборудованием.
