Принцип действия пресса основан на преобразовании давления в гидроцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой.
Общее описание

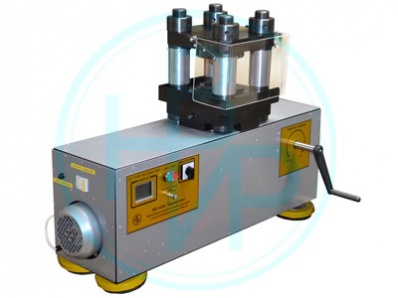

Пресс состоит из нагружающего устройства с плунжерным гидроцилиндром, насосной установки, системы быстрого подвода и системы управления, которые обеспечивают измерения силы при сжатии образцов испытуемых материалов. Система быстрого подвода состоит из одноцилиндрового насоса с ручным приводом и предназначена для быстрого перемещения плунжера. Система управления состоит из силоизмерителя, датчиков концевых, блока обработки и индикации с программным обеспечением для обработки измерительной информации, управления нагружающим устройством и вывода результатов измерений на жидкокристаллический индикатор.
Системы управления и быстрого подвода размещены в едином корпусе, на котором установлено нагружающее устройство.
Корпус пресса опирается на виброопоры.
В прессе имеется встроенное программное обеспечение (ПО), реализующее сбор, обработку и представление измерительной информации.
Сведения об идентификационных данных ПО:
Наименование ПО - НО 32
Идентификационное наименование ПО - Schel.hex
Номер версии (идентификационный номер) ПО - вер. 1.2
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) - 797Fh
Алгоритм вычисления цифрового идентификатора ПО - CRC 16
СВИДЕТЕЛЬСТВО об утверждении типа средств измерений
Идентификация программы: после включения на экране отображается версия программного обеспечения, и пресс переходит в рабочий режим.Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Технические характеристики:
Диапазон измерений - от 10 до 1000 кН
Предел допускаемой относительной погрешности измерений силы при прямом ходе*, не более:
- в диапазоне измерений от 10 до 100 кН включительно: ± 5%
- в диапазоне измерений от 100 до 1000 кН включительно: ± 1%
* Характеристики приведены для нормальных условий по ГОСТ 15150-69
Длина рабочего пространства - не менее 130 мм
Ширина рабочего пространства - не менее 11О мм
Высота рабочего пространства - не менее 105 мм
Электрическое питание от сети переменного тока: 220 В 50 Гц
Потребляемая мощность - не более 600 Вт
Габаритные размеры (ДхШхВ) - не более 950х700х450 мм
Масса - не более 195 кг
Вероятность безотказной работы за 1000 ч - 0,8
Поверка пресса осуществляется по методике МП 2301-239-2012 «Прессы для испытаний на сжатие МП-1000 «Щелкунчик». Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 01.08.2012 г.
Основные средства поверки: динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности 8 = 0,24 %.
Комплектация
Пресс для испытаний на сжатие МП-1000 «Щелкунчик»
Руководство по эксплуатации 032.00-00.000ПС - 1 экз.
Методика поверки МП 2301-239-2012 - 1 экз
